Шариковый подшипник 3687/1148

Подшипник 3687/1148 — это отечественный шариковый упорный подшипник, двухрядный, является основным конструктивным исполнением, размер 1148*1400*110 мм.

Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 1148 мм
Наружный диаметр: 1400 мм
Ширина: 110 мм
Масса: 328 кг

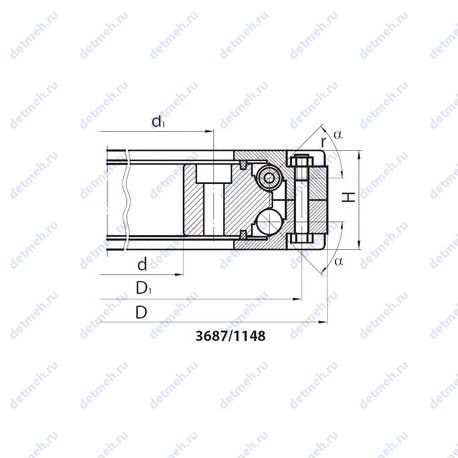

Подшипник 3687/1148 чертеж — Чертеж подшипника 3687/1148

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 3687/1148

Производитель ЕРК

Классификация:

Основной тип - шариковый упорный;
Тела качения - шарики;
Нагрузка - осевая;

Габаритные и посадочные размеры:

Внутренний диаметр - 1148, 1148 мм.;
Внешний диаметр - 1400, 1400 мм.;
Масса - 328.00 кг;
Радиус наружней фаски - 5.5 мм.;
Высота (H) - 110 мм.;
Угол наклона (α) - 45 градусы;

Прочие характеристики:

Размер (d1) - 1194 мм.;
Количество дорожек качения - 2;
Уплотнение - есть;
Номер по ГОСТ - 3687/1148;
Размер (D1) - 1364 мм.;

В таблице приведены основные размеры подшипника 3687/1148, технические характеристики и номинальные значения.

Таблица модификаций подшипника 3687/1148

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
3687/1148 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	1148	1400	110	328
3687/1148 КС21	Смазка ЭРА. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	1148	1400	110	328

Модификации подшипника 3687/1148 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
