Шариковый подшипник 4-36106 КЕ5

Подшипник 4-36106 КЕ5 — это отечественный шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу разноименными торцами, угол контакта 12º, обозначение основновного исполнения 436106, размер 30*55*13 мм.

Стандарт: ГОСТ
Бренды: ГОСТ, ГПЗ-3
Внутренний диаметр: 30 мм
Наружный диаметр: 55 мм
Ширина: 13 мм
Масса: 0.13 кг

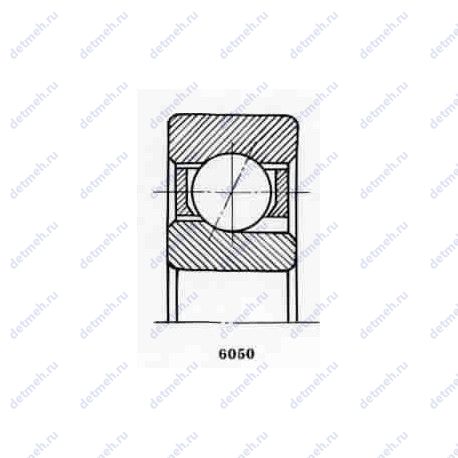

Подшипник 4-36106 КЕ5 чертеж — Чертеж подшипника 4-36106 КЕ5

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Е — Сепаратор из текстолита. Суффикс К — «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 4-36106 КЕ5

Производитель ГПЗ-3

ОАО "Саратовский подшипниковый завод"

Прочие характеристики:

D1(mm) Диаметр борта наружного кольца - 46.3;
d1 (mm) Диаметр борта внутреннего кольца - 38.7;
N шариков Количество шариков - 14;
d шарика (мм) Диаметр шарика - 7.144;
Материал Марка стали - шх-15;
ГОСТ - ту 37.006.087, ГОСТ 520;

Габаритные и посадочные размеры:

r3 min (мм) Радиус фаски - 0.6;
r1 min (мм) Радиус фаски - 1;
r2. r3 min (мм) Радиус фаски - 0.6;
r. r1 min (мм) Радиус фаски - 1;
m (кг) Масса - 0.126;
В (мм) Ширина - 13;
D (мм) Наружный диаметр - 55;
d (мм) Внутренний диаметр - 30;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 22000;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 32000;
Co (kN) Грузоподъемность статическая - 8.3;
C (kN) Грузоподъемность динамическая - 11.2;

Классификация:

Обозначение - 4 36106 ке5;

Производитель ГОСТ

Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.

Классификация:

Основной тип - шариковый радиально-упорный;
Нагрузка - радиальная и осевая;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 4-36106 КЕ5, технические характеристики и номинальные значения.

Таблица модификаций подшипника 4-36106 КЕ5

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
436106	Основное исполнение.	30	55	26	0.39
4 436106	Шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу разноименными торцами, угол контакта 12º.	30	55	26	0.39
436106 E	Шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу разноименными торцами, угол контакта 12º.	30	55	26	0.22
4 36106 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	30	55	13	0.13
436106 KE	Шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу разноименными торцами, угол контакта 12º.	30	55	26	0.22
6 436106 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	30	55	26	0.39
Т 436106 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	30	55	26	0.39
4 36106 КЕ	Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	30	55	13	0.13
4 436106 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	30	55	26	0.39
2 436106 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	30	55	26	0.39
2-436106 Е	Сепаратор из текстолита..	30	55	26	0.256
4-436106 КE	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	30	55	26	0.256
Т-436106 КЕ	Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	30	55	26	0.22
4 436106 КЕ	Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	30	55	26	0.39
2 436106 КЕ	Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	30	55	26	0.39
5 436106 КЕ	Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	30	55	26	0.39
2 436106 КЕ5	Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	30	55	26	0.39
4 436106 КЕ5	Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	30	55	26	0.39
2 436106 КЕШ3	Нормы шумности. Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	30	55	26	0.39

Модификации подшипника 4-36106 КЕ5 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 4-36106 КЕ5

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-3	4 36106 КЕ5	30	55	13	ГОСТ
ГОСТ	4 36106 КЕ5	30	55	13	ГОСТ

Аналог подшипника 4-36106 КЕ5 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
