Шариковый подшипник 4-346108 Е5
Подшипник 4-346108 Е5 — это отечественный шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу узкими торцами, угол контакта 26º, обозначение основновного исполнения 346108, размер 40*68*30 мм.
Стандарт: ГОСТ
Бренд: ГПЗ-3
Внутренний диаметр: 40 мм
Наружный диаметр: 68 мм
Ширина: 30 мм
Масса: 0.44 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс Е — Сепаратор из текстолита.
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 4-346108 Е5
Производитель ГПЗ-3
ОАО "Саратовский подшипниковый завод"
Классификация:
- Обозначение: 4 346108 е5
Прочие характеристики:
- ГОСТ: ГОСТ 520
- Материал Марка стали: шх-15
- D1(mm) Диаметр борта наружного кольца: 58.3
- d1 (mm) Диаметр борта внутреннего кольца: 49.7

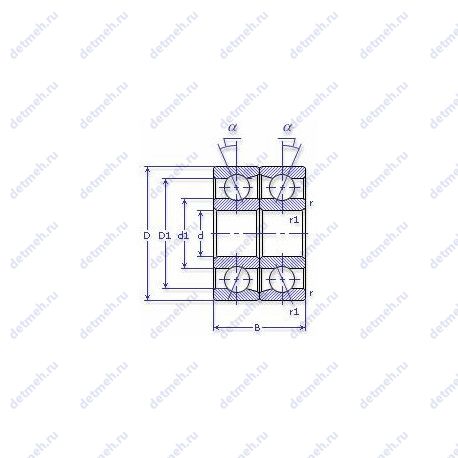

Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр: 40
- D (мм) Наружный диаметр: 68
- В (мм) Ширина: 30
- m (кг) Масса: 0.44
- r. r1 min (мм) Радиус фаски: 1
Пропускная способность:
- C (kN) Грузоподъемность динамическая: 30.6
- Co (kN) Грузоподъемность статическая: 22
- n oil (1/min) Ном. частота вращен. при жидк. смазке: 16900
- n grease (1/min) Ном. частота вращен. при пластич. смазке: 9200
В таблице приведены основные размеры подшипника 4-346108 Е5, технические характеристики и номинальные значения.
Таблица модификаций подшипника 4-346108 Е5
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 346108 | Основное исполнение. | 40 | 68 | 30 | 0.39 |
| 24 346108 Е | Сепаратор из текстолита.. | 40 | 68 | 30 | 0.44 |
| 2Т 346108 Л | Сепаратор из латуни.. | 40 | 68 | 30 | 0.44 |
| 22 346108 Л | Сепаратор из латуни.. | 40 | 68 | 30 | 0.44 |
| 24 346108 Е5 | Сепаратор из текстолита.. | 40 | 68 | 30 | 0.44 |
Модификации подшипника 4-346108 Е5 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 246108 | 40 | 68 | 30 | |||
| 446108 | 40 | 68 | 30 | |||
| 14 236108 К | 40 | 68 | 30 | Проточка на внешнем кольце для смазки | ||
| 2-436108 Е | 40 | 68 | 30 | Сепаратор из текстолита | ||
| 2 436108 К | 40 | 68 | 30 | Проточка на внешнем кольце для смазки | ||
| 2 436108 КЕ | 40 | 68 | 30 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 2 436108 КЕ5 | 40 | 68 | 30 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 22 236108 К | 40 | 68 | 30 | Проточка на внешнем кольце для смазки | ||
| 22 246108 Е1 | 40 | 68 | 30 | Сепаратор из текстолита | ||
| 24-236108 К | 40 | 68 | 30 | Проточка на внешнем кольце для смазки | ||
| 336108К | 40 | 68 | 30 | Проточка на внешнем кольце для смазки | ||
| 436108К | 40 | 68 | 30 | Проточка на внешнем кольце для смазки | ||
| 4 436108 КЕ5 | 40 | 68 | 30 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 436108 Е | 40 | 68 | 30 | Сепаратор из текстолита | ||
| Т-436108 КЕ | 40 | 68 | 30 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | Для повышенных температур | |
| 2 436108 КЕШ3 | 40 | 68 | 30 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 4 436108 КЕШ3 | 40 | 68 | 30 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 4 436108 КЕ | 40 | 68 | 30 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 5 436108 КЕ | 40 | 68 | 30 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 2 436108 | 40 | 68 | 30 | |||
| Т 436108 КЕ5 | 40 | 68 | 30 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | Для повышенных температур | |
| Т 436108 К | 40 | 68 | 30 | Проточка на внешнем кольце для смазки | Для повышенных температур | |
| 2Т 236108 К | 40 | 68 | 30 | Проточка на внешнем кольце для смазки | Для повышенных температур | |
| 2Т 246108 Л | 40 | 68 | 30 | Сепаратор из латуни | Для повышенных температур | |
| 2 246108 Е5 | 40 | 68 | 30 | Сепаратор из текстолита | ||
| 2 246108 Л | 40 | 68 | 30 | Сепаратор из латуни | ||
| 2 436108 Е5 | 40 | 68 | 30 | Сепаратор из текстолита | ||
| 2 446108 Е2 | 40 | 68 | 30 | Сепаратор из текстолита | ||
| 2 446108 Е4 | 40 | 68 | 30 | Сепаратор из текстолита | ||
| 2 446108 Е5 | 40 | 68 | 30 | Сепаратор из текстолита | ||
| 22 246108 Л | 40 | 68 | 30 | Сепаратор из латуни | ||
| 336108 | 40 | 68 | 30 | |||
| 4 436108 К | 40 | 68 | 30 | Проточка на внешнем кольце для смазки | ||
| 4 446108 Е2 | 40 | 68 | 30 | Сепаратор из текстолита | ||
| 4 446108 Е5 | 40 | 68 | 30 | Сепаратор из текстолита | ||
| 5 446108 Е2 | 40 | 68 | 30 | Сепаратор из текстолита | ||
| 6 436108 КЕ5 | 40 | 68 | 30 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 6 436108 К | 40 | 68 | 30 | Проточка на внешнем кольце для смазки | ||
| 6 446108 Е2 | 40 | 68 | 30 | Сепаратор из текстолита |
