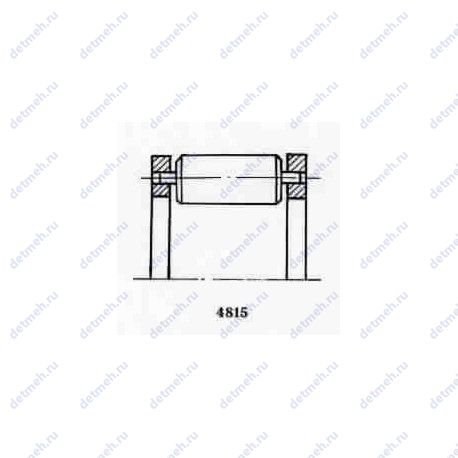

Подшипник 264706 КМ ГОСТ
Модификация 264706 КМ — это отечественный роликовый радиальный игольчатый подшипник, основное конструктивное исполнение - 264706.
Размер подшипника: 29.96*42*33 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 264706 КМ
Суффикс М — Модифицированный контакт. Суффикс К — Кольцевая проточка на середине цилиндрической наружной поверхности наружного кольца плюс три отверстия для смазки
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 264706 КМ
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 264706 | Основное исполнение. | 29.96 | 42 | 33 | 0.14 |
| 264706 Е | Сепаратор из текстолита. | 30 | 44 | 33 | 0.144 |
| 264706E | 29.96 | 43.98 | 33 | 0.099 | |
| 264706ЕМ | Сепаратор из текстолита. Модифицированный контакт. | 29.96 | 43.98 | 33 | 0.109 |
| 264706 К | Кольцевая проточка на середине цилиндрической наружной поверхности наружного кольца плюс три отверстия для смазки | 29.96 | 42 | 33 | 0.14 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 264706 КМ
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 264706 КМ
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГОСТ
Классификация:
- Основной тип - роликовый радиальный игольчатый;
- Тела качения - ролики;
- Нагрузка - радиальная;
- Форма роликов - игольчатые;
Производитель ГПЗ-3
ГПЗ-3 — ОАО "Саратовский подшипниковый завод"
Классификация:
- Обозначение - 264706 км;
Прочие характеристики:
- ГОСТ - ГОСТ 520;
- Материал Марка стали - шх-15;
- dxl (мм) Размеры ролика - 7х28.5;
- N роликов Количество роликов - 12;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 29.96;
- D (мм) Наружный диаметр - 42;
- В (мм) Ширина - 33;
- m (кг) Масса - 0.144;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 53;
- Co (kN) Грузоподъемность статическая - 20;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 14000;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 8500;
