Подшипник 20-29 Г ГОСТ
Модификация 20-29 Г — это отечественный шариковый радиальный подшипник, основное конструктивное исполнение - 29.
Размер подшипника: 9*26*8 мм.
Стандарт: ГОСТ
Бренд: ГПЗ-35
Внутренний диаметр: 9 мм
Наружный диаметр: 26 мм
Ширина: 8 мм
Масса: 0.02 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 20-29 Г
Суффикс Г — Сепаратор из черных металлов.
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица взаимозаменяемостей подшипника 20-29 Г
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 29 Г | 9 | 26 | 8 | Сепаратор из черных металлов | ||
| 4 29 Г | 9 | 26 | 8 | Сепаратор из черных металлов | ||
| 5 29 Г | 9 | 26 | 8 | Сепаратор из черных металлов | ||
| 5 29 ЮТ | 9 | 26 | 8 | Все детали или часть деталей из нержавеющей стали | Для повышенных температур | |
| 6 29 | 9 | 26 | 8 | |||
| 8 29 Г | 9 | 26 | 8 | Сепаратор из черных металлов | ||
| 4 29 | 9 | 26 | 8 | |||
| 5 29 | 9 | 26 | 8 | |||
| 76 29 Г | 9 | 26 | 8 | Сепаратор из черных металлов | ||
| 29 ГК | 9 | 26 | 8 | Проточка на внешнем кольце для смазки Сепаратор из черных металлов |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

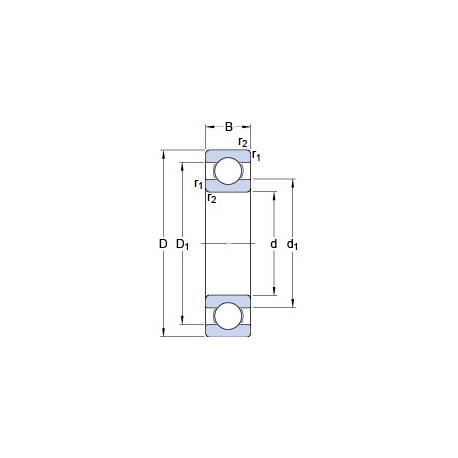

Таблица размеров и характеристик подшипника 20-29 Г
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГПЗ-35
Классификация:
- Обозначение - 20 29 г;
Прочие характеристики:
- ГОСТ - ту 37.006.086;
- d шарика (мм) Диаметр шарика - 4.763;
- N шариков Количество шариков - 7;
- D1(mm) Диаметр борта наружного кольца - 20.4;
- d1 (mm) Диаметр борта внутреннего кольца - 14.6;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 9;
- D (мм) Наружный диаметр - 26;
- В (мм) Ширина - 8;
- m (кг) Масса - 0.019;
- r1. r2 min (мм) Радиус фаски - 0.3;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 4.62;
- Co (kN) Грузоподъемность статическая - 1.96;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 32000;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 26000;
