Шариковый подшипник 6-38209

Подшипник 6-38209 — это отечественный шариковый упорный подшипник, двойной, обозначение основновного исполнения 38209, размер 35*73*37 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-2
Внутренний диаметр: 35 мм
Наружный диаметр: 73 мм
Ширина: 37 мм
Масса: 0.63 кг

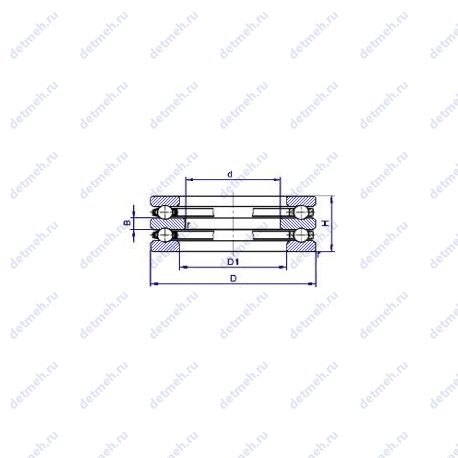

Подшипник 6-38209 чертеж — Чертеж подшипника 6-38209

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 6-38209

Производитель ГПЗ-2

Государственный подшипниковый завод №2 (ГПЗ-2) — российское предприятие, основанное в 1916 году в Москве. Завод специализируется на выпуске различных типов шариковых подшипников: радиальных однорядных/двухрядных, радиально-сферических и упорных. ГПЗ-2 известен внедрением передовых технологий, таких как термическая обработка в защитной атмосфере и вакуумная закалка колец.

Классификация:

Обозначение - 6 38209;

Прочие характеристики:

ГОСТ - ГОСТ 520;
d шарика (мм) Диаметр шарика - 10.319;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 35/45;
D (мм) Наружный диаметр - 73;
В (мм) Ширина - 37;
m (кг) Масса - 0.627;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 41;
Co (kN) Грузоподъемность статическая - 89;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 3600;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 2600;

В таблице приведены основные размеры подшипника 6-38209, технические характеристики и номинальные значения.

Таблица модификаций подшипника 6-38209

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
38209	Основное исполнение.	35	73	37	0.63
38209Н	Детали из теплостойкой стали.	35	73	9	0.62
38209 Е	Сепаратор из текстолита..	35	73	37	0.626
4 38209	Шариковый упорный подшипник, двойной.	35	73	37	0.63
5 38209	Шариковый упорный подшипник, двойной.	35	73	37	0.63
38209 Ю1Т	Температура отпуска: 200°, Рабочая температура: 160°. Все детали или часть деталей из нержавеющей стали..	35	73	37	0.6275
6 38209 Ю1Т	Температура отпуска: 200°, Рабочая температура: 160°. Все детали или часть деталей из нержавеющей стали..	35	73	37	0.63

Модификации подшипника 6-38209 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
