Шариковый подшипник 128721

Подшипник 128721 — это отечественный шариковый упорно-радиальный подшипник, многорядный, с углом контакта 60°, является основным конструктивным исполнением, размер 105*165*505.50 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-24
Внутренний диаметр: 105 мм
Наружный диаметр: 165 мм
Ширина: 505.50 мм
Масса: 42.40 кг

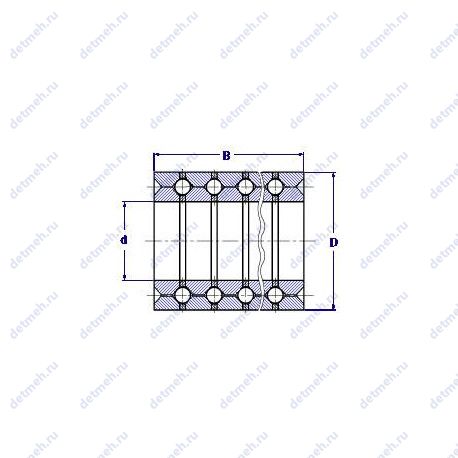

Подшипник 128721 чертеж — Чертеж подшипника 128721

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Применяемость

Таблица размеров и характеристик подшипника 128721

Производитель ГПЗ-24

ООО "Пензенский подшипниковый завод"

Классификация:

Обозначение - 128721;

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
d шарика (мм) Диаметр шарика - 19.05;
N шариков Количество шариков - 300;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 105;
D (мм) Наружный диаметр - 165;
В (мм) Ширина - 505.5;
m (кг) Масса - 42.4;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 272;
Co (kN) Грузоподъемность статическая - 300;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 1500;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 800;

В таблице приведены основные размеры подшипника 128721, технические характеристики и номинальные значения.

Таблица модификаций подшипника 128721

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
128721 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	105	165	505.50	42.40
128721 К2	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	105	165	505.50	42.40
128721 КЕ	Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	105	165	505.5	42.4
128721 К1	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	105	165	505.50	42.40
128721 ХК1	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	105	165	505.50	42.40
128721 КМР3	Детали из теплоустойчивой (быстрорежущие) стали.. Модифицированный контакт.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	105	165	505.5	42.4

Модификации подшипника 128721 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Применение подшипника 128721

Винтовой забойный двигатель Д-195 Секция шпиндельная
Винтовой забойный двигатель Д2-195 Секция шпиндельная
Винтовой забойный двигатель Д5-195 Секция шпиндельная
Турбобур ТО-195 Секция шпиндельная
Турбобур ТО-240 Секция турбинная
