Роликовый подшипник 77788 ХМ

Подшипник 77788 ХМ — это отечественный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 77788, размер 440*650*353.50 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-23
Внутренний диаметр: 440 мм
Наружный диаметр: 650 мм
Ширина: 353.50 мм
Масса: 403.10 кг

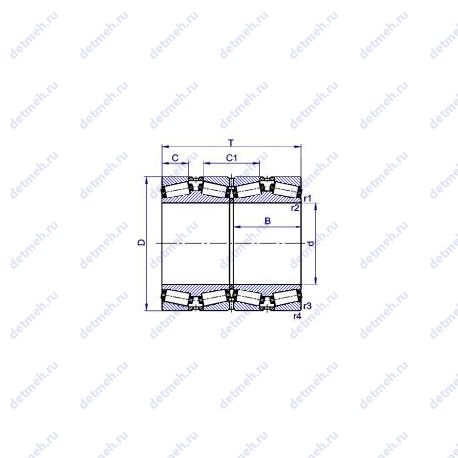

Подшипник 77788 ХМ чертеж — Чертеж подшипника 77788 ХМ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Х — Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали. Суффикс М — Модифицированный контакт.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 77788 ХМ

Производитель ГПЗ-23

ГПЗ-23 (ЗАО «Вологодский подшипниковый завод», ВПЗ) — один из крупнейших и старейших производителей подшипников в России. Завод расположен в Вологде и работает с 1976 года. Предприятие выпускает широкий ассортимент подшипников для автомобильной, железнодорожной, машиностроительной и оборонной промышленности. Продукция завода соответствует российским и международным стандартам.

Классификация:

Обозначение - 77788 хм;

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
dxl (мм) Размеры ролика - 50.97/54.0х58.1;
N роликов Количество роликов - 120;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 440;
D (мм) Наружный диаметр - 650;
В (мм) Ширина - 353.5;
m (кг) Масса - 403.1000;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 5074;
Co (kN) Грузоподъемность статическая - 12536;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 400;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 315;

В таблице приведены основные размеры подшипника 77788 ХМ, технические характеристики и номинальные значения.

Таблица модификаций подшипника 77788 ХМ

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
77788 М	Модифицированный контакт..	440	650	353.50	403.10
77788 ЛМ	Сепаратор из латуни.. Модифицированный контакт..	440	650	353.50	403.10
6 77788 ХКМШ1	Нормы шумности. Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт.. Штампованный сепаратор из черных металлов..	440	650	353.50	403.10
6 77788 ХЛМШ1	Нормы шумности. Сепаратор из латуни.. Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт..	440	650	353.50	403.10
6 77788 ХЛКМШ1	Нормы шумности. Сепаратор из латуни.. Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт.. Штампованный сепаратор из черных металлов..	440	650	353.50	403.10

Модификации подшипника 77788 ХМ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
