Шариковый подшипник 6-986714 К1С17Ш1

Подшипник 6-986714 К1С17Ш1 — это отечественный шариковый радиально-упорный подшипник, обозначение основновного исполнения 986714, размер 70*105*21.50 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-23
Внутренний диаметр: 70 мм
Наружный диаметр: 105 мм
Ширина: 21.50 мм
Масса: 0.53 кг

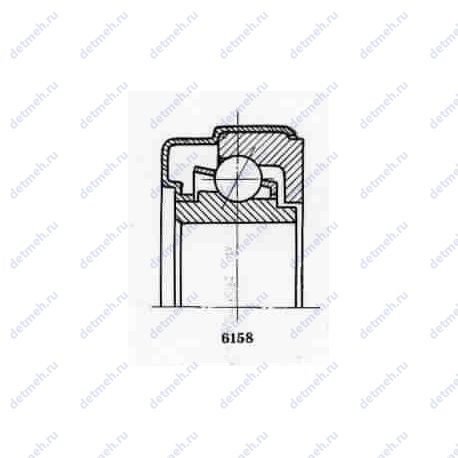

Подшипник 6-986714 К1С17Ш1 чертеж — Чертеж подшипника 6-986714 К1С17Ш1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс С17 — Литол-24 Суффикс Ш1 — Нормы шумности Суффикс К — «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 6-986714 К1С17Ш1

Производитель ГПЗ-23

ГПЗ-23 (ЗАО «Вологодский подшипниковый завод», ВПЗ) — один из крупнейших и старейших производителей подшипников в России. Завод расположен в Вологде и работает с 1976 года. Предприятие выпускает широкий ассортимент подшипников для автомобильной, железнодорожной, машиностроительной и оборонной промышленности. Продукция завода соответствует российским и международным стандартам.

Классификация:

Обозначение - 6 986714 к1с17ш1;

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
d шарика (мм) Диаметр шарика - 7.938;
N шариков Количество шариков - 20;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 70;
D (мм) Наружный диаметр - 105;
В (мм) Ширина - 21.5;
m (кг) Масса - 0.5300;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 26;
Co (kN) Грузоподъемность статическая - 25;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 2800;

В таблице приведены основные размеры подшипника 6-986714 К1С17Ш1, технические характеристики и номинальные значения.

Таблица модификаций подшипника 6-986714 К1С17Ш1

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
986714	Основное исполнение.	70	106	21	0.422
986714 А	Повышенная грузоподъемность.	70	105	21.50	0.53
986714 Е3	Сепаратор из пластических материалов..	70	106	21.5	0.51
986714 К1	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	70	105	21.50	0.53
986714 ЛС17	Литол-24. Сепаратор из латуни..	70	105	21.50	0.53
986714 ЕС17	Литол-24. Сепаратор из текстолита..	70	105	21.50	0.53
986714 АЛС9	Повышенная грузоподъемность. ЛЗ-31. Сепаратор из латуни..	70	105	21.50	0.53
986714 К1С9	ЛЗ-31. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	70	105	21.50	0.53
986714 КС17	Литол-24. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	70	105	21.5	0.422
986714 КС23	ШРУС-4. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	70	105	21.50	0.53
986714 АЕС9	Повышенная грузоподъемность. ЛЗ-31. Сепаратор из текстолита..	70	105	21.50	0.53
986714 К2С17	Литол-24. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	70	105	21.50	0.53
986714 АЛС17	Повышенная грузоподъемность. Литол-24. Сепаратор из латуни..	70	105	21.50	0.53
986714 К1С23	ШРУС-4. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	70	105	21.50	0.53
986714 К1С17	Литол-24. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	70	106	21.5	0.53
986714 Е3С17	Литол-24. Сепаратор из пластических материалов..	70	105	21.50	0.53
986714 АЕС17	Повышенная грузоподъемность. Литол-24. Сепаратор из текстолита..	70	105	21.50	0.53
986714 К1С17Ш	Литол-24. Нормы шумности. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	70	105	21.50	0.53
8 986714 К1С17	Литол-24. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	70	105	21.50	0.53
8 986714 АЕС17	Повышенная грузоподъемность. Литол-24. Сепаратор из текстолита..	70	105	21.50	0.53
6 986714 К1С17Ш	Литол-24. Нормы шумности. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	70	105	21.50	0.53
6 986714 Е3С17Ш	Литол-24. Нормы шумности. Сепаратор из пластических материалов..	70	105	21.50	0.53
6 986714 К1L19Ш1	Нормы шумности. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	70	105	21.50	0.53

Модификации подшипника 6-986714 К1С17Ш1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
