Роликовый подшипник 6-77880 ХЛКМШ1

Подшипник 6-77880 ХЛКМШ1 — это отечественный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 77880, размер 400*540*278.50 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-23
Внутренний диаметр: 400 мм
Наружный диаметр: 540 мм
Ширина: 278.50 мм
Масса: 177 кг

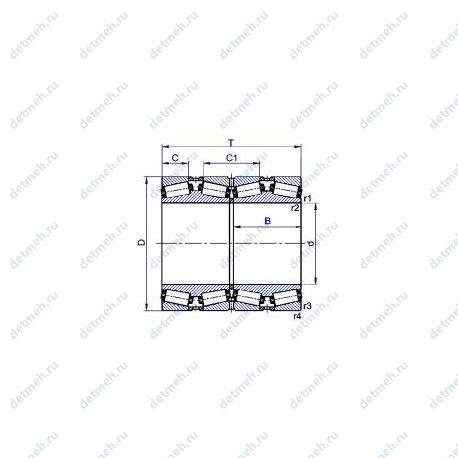

Подшипник 6-77880 ХЛКМШ1 чертеж — Чертеж подшипника 6-77880 ХЛКМШ1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Ш1 — Нормы шумности Суффикс Л — Сепаратор из латуни. Суффикс Х — Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали. Суффикс М — Модифицированный контакт. Суффикс К — Штампованный сепаратор из черных металлов.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 6-77880 ХЛКМШ1

Производитель ГПЗ-23

ГПЗ-23 (ЗАО «Вологодский подшипниковый завод», ВПЗ) — один из крупнейших и старейших производителей подшипников в России. Завод расположен в Вологде и работает с 1976 года. Предприятие выпускает широкий ассортимент подшипников для автомобильной, железнодорожной, машиностроительной и оборонной промышленности. Продукция завода соответствует российским и международным стандартам.

Классификация:

Обозначение - 6 77880 хлкмш1;

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
dxl (мм) Размеры ролика - 30.06/31.4х38.33;
N роликов Количество роликов - 152;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 400;
D (мм) Наружный диаметр - 540;
В (мм) Ширина - 278.5;
m (кг) Масса - 177;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 2579;
Co (kN) Грузоподъемность статическая - 7479;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 630;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 500;

В таблице приведены основные размеры подшипника 6-77880 ХЛКМШ1, технические характеристики и номинальные значения.

Таблица модификаций подшипника 6-77880 ХЛКМШ1

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
77880 М	Модифицированный контакт..	400	540	278.50	177
77880 ХМ	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт..	400	540	278.50	177
6 77880 ХМ	Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт..	400	540	278.50	177
6 77880 ХЛКМ	Сепаратор из латуни.. Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали.. Модифицированный контакт.. Штампованный сепаратор из черных металлов..	400	540	278.50	177

Модификации подшипника 6-77880 ХЛКМШ1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
477780 АМ	400	540	278.5			Повышенной грузоподъёмности
