Шариковый подшипник 6-330802 ЕС17Ш

Подшипник 6-330802 ЕС17Ш — это отечественный шариковый радиальный подшипник, двухрядный, с валиком вместо внутреннего кольца, обозначение основновного исполнения 330802, размер 15*30*39 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-23
Внутренний диаметр: 15 мм
Наружный диаметр: 30 мм
Ширина: 39 мм
Масса: 0.23 кг

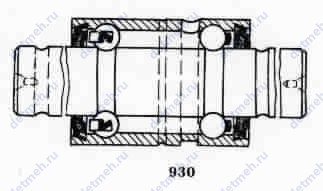

Подшипник 6-330802 ЕС17Ш чертеж — Чертеж подшипника 6-330802 ЕС17Ш

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс С17 — Литол-24 Суффикс Ш — Нормы шумности Суффикс Е — Сепаратор из текстолита.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 6-330802 ЕС17Ш

Производитель ГПЗ-23

ГПЗ-23 (ЗАО «Вологодский подшипниковый завод», ВПЗ) — один из крупнейших и старейших производителей подшипников в России. Завод расположен в Вологде и работает с 1976 года. Предприятие выпускает широкий ассортимент подшипников для автомобильной, железнодорожной, машиностроительной и оборонной промышленности. Продукция завода соответствует российским и международным стандартам.

Классификация:

Обозначение - 6 330802 ес17ш;

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
d шарика (мм) Диаметр шарика - 5.556;
N шариков Количество шариков - 14;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 15;
D (мм) Наружный диаметр - 30;
В (мм) Ширина - 39/92;
m (кг) Масса - 0.228;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 7.24;
Co (kN) Грузоподъемность статическая - 5.4;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 5000;

В таблице приведены основные размеры подшипника 6-330802 ЕС17Ш, технические характеристики и номинальные значения.

Таблица модификаций подшипника 6-330802 ЕС17Ш

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
330802	Основное исполнение.	15	30	39	0.23
330802 Е	Сепаратор из текстолита..	16	30	92	0.228
330802 ЕС17	Литол-24. Сепаратор из текстолита..	15	30	39	0.23
6 330802 ЕШ1	Нормы шумности. Сепаратор из текстолита..	15	30	39	0.23
6 330802 ЕС17	Литол-24. Сепаратор из текстолита..	15	30	39	0.23
6 330802 ЕС17Ш1	Литол-24. Нормы шумности. Сепаратор из текстолита..	15	30	39	0.23
6 330802 ЕL20Ш1	Нормы шумности. Сепаратор из текстолита..	15	30	39	0.23

Модификации подшипника 6-330802 ЕС17Ш - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия
330602 ЕС17	15	30	39	Сепаратор из текстолита
330602 С17	15	30	39
6-330902	15	30	39
6 330602 ЕШ1	15	30	39	Сепаратор из текстолита
