Шариковый подшипник 6-160107 АУW24Ш1

Подшипник 6-160107 АУW24Ш1 — это отечественный шариковый радиальный подшипник, однорядный, с одной защитной шайбой, обозначение основновного исполнения 160107, размер 35*72*14 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-23
Внутренний диаметр: 35 мм
Наружный диаметр: 72 мм
Ширина: 14 мм
Масса: 0.17 кг

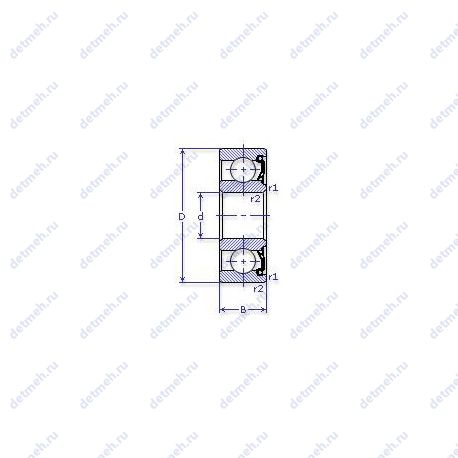

Подшипник 6-160107 АУW24Ш1 чертеж — Чертеж подшипника 6-160107 АУW24Ш1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс А — Повышенная грузоподъемность Суффикс W24 — Смазка пластичная Shell Alvania Greases G2 Суффикс Ш1 — Нормы шумности Суффикс У — Дополнительные технические требования

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 6-160107 АУW24Ш1

Производитель ГПЗ-23

ГПЗ-23 (ЗАО «Вологодский подшипниковый завод», ВПЗ) — один из крупнейших и старейших производителей подшипников в России. Завод расположен в Вологде и работает с 1976 года. Предприятие выпускает широкий ассортимент подшипников для автомобильной, железнодорожной, машиностроительной и оборонной промышленности. Продукция завода соответствует российским и международным стандартам.

Классификация:

Обозначение - 6 160107 ауw24ш1;

Прочие характеристики:

ГОСТ - ГОСТ 520;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 35;
D (мм) Наружный диаметр - 72;
В (мм) Ширина - 14;
m (кг) Масса - 0.165;
r1. r2 min (мм) Радиус фаски - 1;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 15.9;
Co (kN) Грузоподъемность статическая - 8.5;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 6300;

В таблице приведены основные размеры подшипника 6-160107 АУW24Ш1, технические характеристики и номинальные значения.

Таблица модификаций подшипника 6-160107 АУW24Ш1

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
160107	Основное исполнение.	35	72	14	0.17
6 160107 АШ	Повышенная грузоподъемность. Нормы шумности.	35	72	14	0.17
36 160107 Ш1	Нормы шумности.	35	72	14	0.17
6 160107 АУШ	Повышенная грузоподъемность. Нормы шумности. Дополнительные технические требования.	35	72	14	0.17
76 160107 АШ1	Повышенная грузоподъемность. Нормы шумности.	35	72	14	0.17
70 160107 С17	Литол-24.	35	72	14	0.17
6 160107 АW24Ш1	Повышенная грузоподъемность. Смазка пластичная Shell Alvania Greases G2. Нормы шумности.	35	72	14	0.17
86 160107 Ш3С41	ЦИАТИМ-221С. Нормы шумности.	35	72	14	0.17
6 160107 АУL19Ш1	Повышенная грузоподъемность. Нормы шумности. Дополнительные технические требования.	35	72	14	0.17
76 160107 АL19Ш1	Повышенная грузоподъемность. Нормы шумности.	35	72	14	0.17
76 160107 АW38Ш1	Повышенная грузоподъемность. Детали из вакуумированной стали.. Нормы шумности.	35	72	14	0.17

Модификации подшипника 6-160107 АУW24Ш1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
