Шариковый подшипник 346320 Л

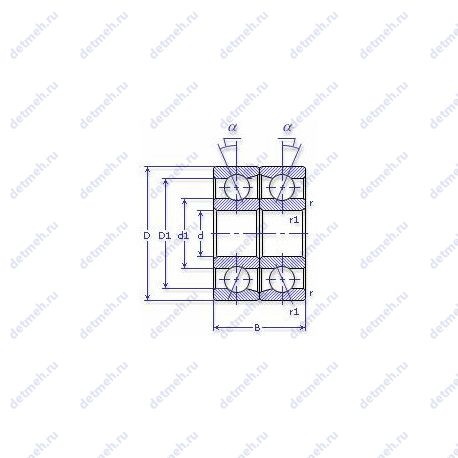

Подшипник 346320 Л — это отечественный шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу узкими торцами, угол контакта 26º, обозначение основновного исполнения 346320, размер 100*215*94 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс Л — Сепаратор из латуни.
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 346320 Л
Производитель ГПЗ-1+
ОАО "Московский подшипник"
Габаритные и посадочные размеры:
- В (мм) Ширина: 94
- d (мм) Внутренний диаметр: 100
- D (мм) Наружный диаметр: 215
- m (кг) Масса: 14.1
Классификация:
- Обозначение: 346320 л
Прочие характеристики:
- ГОСТ: ГОСТ 520
- Материал Марка стали: шх-15
- d шарика (мм) Диаметр шарика: 36.512
- N шариков Количество шариков: 24
Пропускная способность:
- C (kN) Грузоподъемность динамическая: 343.8
- Co (kN) Грузоподъемность статическая: 394
- n oil (1/min) Ном. частота вращен. при жидк. смазке: 3040
- n grease (1/min) Ном. частота вращен. при пластич. смазке: 2400
Производитель ГОСТ+
Подшипники произведенные по стандартам ГОСТ (Государственный стандарт), соответствуют требованиям, установленным для отечественной промышленности. Стандарты регламентируют размеры, материалы, точность изготовления и устойчивость к нагрузкам. Они отличаются надежностью и долговечностью, а также совместимостью с оборудованием, разработанным по советским и российским техническим нормам.
Классификация:
- Тела качения: шарики
- Нагрузка: радиальная и осевая
- Основной тип: шариковый радиально-упорный
Производитель ЕРК+
Габаритные и посадочные размеры:
- Угол наклона (α): 26 градусы
- Внутренний диаметр: 100, 100 мм.
- Внешний диаметр: 215, 215 мм.
- Ширина наружной обоймы (C): 47 мм.
- Масса: 15.600 кг
- Радиус наружней фаски: 3.0 мм.
- Ширина (высота) (B): 47 мм.
Прочие характеристики:
- Размер (l1 min.): 4.0 мм.
- Размер (2B): 94 мм.
- Количество дорожек качения: 2
- Уплотнение: нет
- Номер по ГОСТ: 346320л
Пропускная способность:
- Грузоподъемность динамическая: 344 кн
- Грузоподъемность статическая: 394 кн
- Частота вращения предельная при пластичной смазке: 2600 об/мин
- Частота вращения предельная при жидкой смазке: 3200 об/мин
Классификация:
- Тела качения: шарики
- Нагрузка: радиальная и осевая
- Основной тип: шариковый радиально-упорный
В таблице приведены основные размеры подшипника 346320 Л, технические характеристики и номинальные значения.
Таблица модификаций подшипника 346320 Л
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 346320 | Основное исполнение. | 100 | 215 | 94 | 16.08 |
| 2 346320 Е | Сепаратор из текстолита.. | 100 | 215 | 94 | 14.1 |
| 6 346320 Е | Сепаратор из текстолита.. | 100 | 215 | 94 | 14.1 |
| 6 346320 Л | Сепаратор из латуни.. | 100 | 215 | 94 | 14.10 |
| 5 346320 ЕШ2 | Нормы шумности. Сепаратор из текстолита.. | 100 | 215 | 94 | 14.10 |
| 6 346320 ЕШ2 | Нормы шумности. Сепаратор из текстолита.. | 100 | 215 | 94 | 14.10 |
Модификации подшипника 346320 Л - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 346320 Л
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГПЗ-1 | 346320 Л | 100 | 215 | 94 | ГОСТ |
| EPK | 346320 Л | 100 | 215 | 94 | ГОСТ |
| ГОСТ | 346320 Л | 100 | 215 | 94 | ГОСТ |
Аналог подшипника 346320 Л — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 246320 | 100 | 215 | 94 | |||
| 266320 | 100 | 215 | 94 | |||
| 336320 | 100 | 215 | 94 | |||
| 366320 | 100 | 215 | 94 | |||
| 446320 | 100 | 215 | 94 | |||
| 466320 | 100 | 215 | 94 | |||
| 366320 ЛУ | 100 | 215 | 94 | Сепаратор из латуни | Специальные тех. требования | |
| 5 466320 Л1 | 100 | 215 | 94 | Сепаратор из латуни | ||
| 5 466320 Л | 100 | 215 | 94 | Сепаратор из латуни |
