Шариковый подшипник 70-18

Подшипник 70-18 — это отечественный шариковый радиальный подшипник, обозначение основновного исполнения 18, размер 8*22*7 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-20
Внутренний диаметр: 8 мм
Наружный диаметр: 22 мм
Ширина: 7 мм
Масса: 0.01 кг

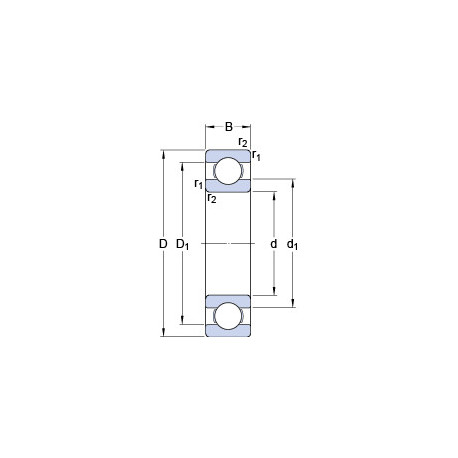

Подшипник 70-18 чертеж — Чертеж подшипника 70-18

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Взаимозаменяемость

Таблица размеров и характеристик подшипника 70-18

Производитель ГПЗ-20

ООО "Курский завод упорных подшипников"

Классификация:

Обозначение - 70 18;

Прочие характеристики:

ГОСТ - ГОСТ 520;
N шариков Количество шариков - 18;
d1 (mm) Диаметр борта внутреннего кольца - 12;
D1(mm) Диаметр борта наружного кольца - 18;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 8;
D (мм) Наружный диаметр - 22;
В (мм) Ширина - 7;
m (кг) Масса - 0.012;
r1. r2 min (мм) Радиус фаски - 0.3;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 3.25;
Co (kN) Грузоподъемность статическая - 1.34;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 32000;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 38000;

В таблице приведены основные размеры подшипника 70-18, технические характеристики и номинальные значения.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
304 18 МТР	8	22	7		Детали из теплостойких сплавов стали	Для повышенных температур
