Шариковый подшипник 1680206 Е

Подшипник 1680206 Е — это отечественный шариковый радиальный подшипник, однорядный, с широким внутренним кольцом, с сферической наружной поверхностью наружного кольца на закрепительной втулке, с двумя защитными шайбами, обозначение основновного исполнения 1680206, размер 30*72*20 мм.

Стандарт: ГОСТ
Бренды: ГПЗ-20, ГПЗ-8
Внутренний диаметр: 30 мм
Наружный диаметр: 72 мм
Ширина: 20 мм
Масса: 0.48 кг

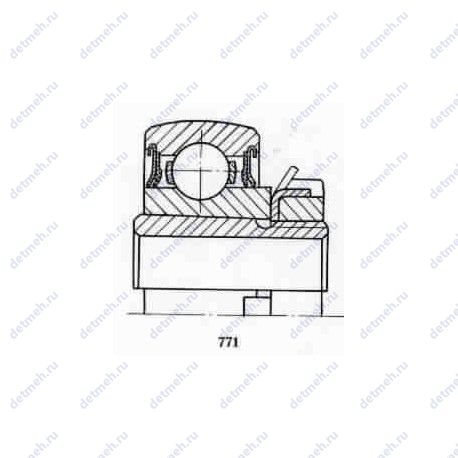

Подшипник 1680206 Е чертеж — Чертеж подшипника 1680206 Е

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Е — Сепаратор из текстолита.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 1680206 Е

Производитель ГПЗ-8

ОАО "Харьковский подшипниковый завод"

Классификация:

Обозначение - 1680206 е;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 6300;
Co (kN) Грузоподъемность статическая - 15.3;
C (kN) Грузоподъемность динамическая - 25.5;

Прочие характеристики:

N шариков Количество шариков - 9;
d шарика (мм) Диаметр шарика - 11.112;
Материал Марка стали - шх-15;
ГОСТ - ГОСТ 520;

Габаритные и посадочные размеры:

m (кг) Масса - 0.4814;
В (мм) Ширина - 20/35;
D (мм) Наружный диаметр - 72;
d (мм) Внутренний диаметр - 30;

Производитель ГПЗ-20

ООО "Курский завод упорных подшипников"

Классификация:

Обозначение - 1680206 е;

Прочие характеристики:

N шариков Количество шариков - 9;
d шарика (мм) Диаметр шарика - 11.112;
Материал Марка стали - шх-15;
ГОСТ - ГОСТ 520;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 6300;
Co (kN) Грузоподъемность статическая - 15.3;
C (kN) Грузоподъемность динамическая - 25.5;

Габаритные и посадочные размеры:

m (кг) Масса - 0.4814;
В (мм) Ширина - 20/35;
D (мм) Наружный диаметр - 72;
d (мм) Внутренний диаметр - 30;

В таблице приведены основные размеры подшипника 1680206 Е, технические характеристики и номинальные значения.

Таблица модификаций подшипника 1680206 Е

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
1680206	Основное исполнение.	30	72	20	0.48
1680206 А	Повышенная грузоподъемность.	30	72	20	0.48
1680206 К7	«Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита.	30	72	20	0.48
1680206 С17	Литол-24.	30	72	20	0.4814
1680206 АС27	Повышенная грузоподъемность. ФАНОЛ.	30	72	20	0.48
1680206 А1С27	Повышенная грузоподъемность. ФАНОЛ.	30	72	20	0.48
1680206 АК7T2	Повышенная грузоподъемность. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита.	30	72	20	0.476
1680206 Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24.	30	72	20	0.48
1680206 АК7Т2	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита.	30	72	20	0.48
1680206 ЕТ2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24. Сепаратор из текстолита..	30	72	20	0.48
1680206 НК7С17	Литол-24. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита. Детали из теплостойкой стали.	30	72	20	0.48
8 1680206 Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24.	30	72	20	0.48
1680206 А1К7С27	Повышенная грузоподъемность. ФАНОЛ. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита.	30	72	20	0.48
1680206 А1Т2С27	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. ФАНОЛ.	30	72	20	0.4814
1680206 К7Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита.	30	72	20	0.48
1680206 АК7Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита.	30	72	20	0.48
1680206 АТК10С27	Температура отпуска: 200°, Рабочая температура: 160°. Повышенная грузоподъемность. ФАНОЛ. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	72	20	0.48
1680206 ЕК7Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24. Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита.	30	72	20	0.48
1680206 А1К7Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита.	30	72	20	0.48
1680206 ЕК10Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24. Сепаратор из текстолита.. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	72	20	0.481
8 1680206 К7Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита.	30	72	20	0.48
6 1680206 АК7С17Ш	Повышенная грузоподъемность. Литол-24. Нормы шумности. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита.	30	72	20	0.48
6 1680206 АК7С27Ш1	Повышенная грузоподъемность. ФАНОЛ. Нормы шумности. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита.	30	72	20	0.48
6 1680206 АК7Т2С17	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита.	30	72	20	0.48
6 1680206 К7Т2С17Ш	Температура отпуска: 250°, Рабочая температура: 200°. Литол-24. Нормы шумности. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита.	30	72	20	0.48
6 1680206 АК7С17Ш1	Повышенная грузоподъемность. Литол-24. Нормы шумности. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита.	30	72	20	0.48
6 1680206 АК7Т2С17Ш	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. Нормы шумности. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита.	30	72	20	0.48
6 1680206 АK7Т2C17Ш	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. Нормы шумности.	30	72	20	0.48
6 1680206 АК10С17Ш1	Повышенная грузоподъемность. Литол-24. Нормы шумности. Улучшенная конструкция уплотнений плюс стопорный штифт.	30	72	20	0.48
6 1680206 АЕК7W41Ш1	Повышенная грузоподъемность. Детали из вакуумированной стали.. Нормы шумности. Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита.	30	72	20	0.48
6 1680206 АЕК7L19Ш1	Повышенная грузоподъемность. Нормы шумности. Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита.	30	72	20	0.48
6 1680206 АЕК7С17Ш1	Повышенная грузоподъемность. Литол-24. Нормы шумности. Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита.	30	72	20	0.48
6 1680206 АК7Т2С17Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. Литол-24. Нормы шумности. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита.	30	72	20	0.48
6 1680206 АК7Т2С27Ш1	Температура отпуска: 250°, Рабочая температура: 200°. Повышенная грузоподъемность. ФАНОЛ. Нормы шумности. «Замок» (скос) на внутреннем кольце, угол контакта – 12 градусов плюс массивный сепаратор из текстолита.	30	72	20	0.48

Модификации подшипника 1680206 Е - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 1680206 Е

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-20	1680206 Е	30	72	20	ГОСТ
ГПЗ-8	1680206 Е	30	72	20	ГОСТ

Аналог подшипника 1680206 Е — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
