Шариковый подшипник 108815

Подшипник 108815 — это отечественный шариковый упорно-радиальный подшипник, является основным конструктивным исполнением, размер 75*92*14.80 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-20
Внутренний диаметр: 75 мм
Наружный диаметр: 92 мм
Ширина: 14.80 мм
Масса: 0.29 кг

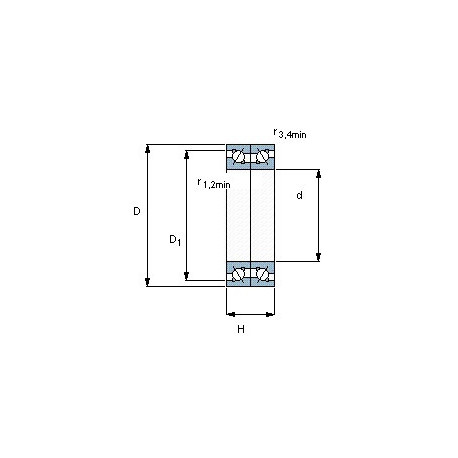

Подшипник 108815 чертеж — Чертеж подшипника 108815

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Применяемость

Таблица размеров и характеристик подшипника 108815

Производитель ГПЗ-20

ООО "Курский завод упорных подшипников"

Классификация:

Обозначение - 108815;

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
d шарика (мм) Диаметр шарика - 5.159;
N шариков Количество шариков - 50;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 75;
D (мм) Наружный диаметр - 92;
В (мм) Ширина - 14.8;
m (кг) Масса - 0.293;

В таблице приведены основные размеры подшипника 108815, технические характеристики и номинальные значения.

Таблица модификаций подшипника 108815

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
108815 С17	Литол-24.	75	92	0.8	0.153
108815 АС17	Повышенная грузоподъемность. Литол-24.	75	97	14.8	0.293

Модификации подшипника 108815 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Применение подшипника 108815

РАФ 22038 Ось передняя
