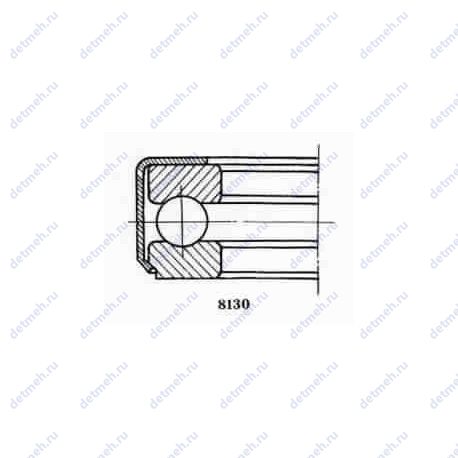

Подшипник 108804 Ш ГОСТ
Модификация 108804 Ш — это отечественный шариковый упорно-радиальный подшипник, основное конструктивное исполнение - 108804.
Размер подшипника: 20*37*11 мм.
Стандарт: ГОСТ
Бренды: ГОСТ,ГПЗ-20,ГПЗ-3 Смотреть все
Внутренний диаметр: 20 мм
Наружный диаметр: 37 мм
Ширина: 11 мм
Масса: 0.05 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 108804 Ш
Суффикс Ш — Нормы шумности
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 108804 Ш
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 108804 | Основное исполнение. | 20 | 37 | 11 | 0.05 |
| 108804 К | «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита | 20 | 37 | 11 | 0.05 |
| 6 108804 | 20 | 37 | 11 | 0.05 | |
| 6 108804 КШ1 | Нормы шумности | 20 | 37 | 11 | 0.05 |
| 6 108804 Ш1 | Нормы шумности | 20 | 37 | 11 | 0.05 |
| 6 108804 Ш | Нормы шумности | 20 | 37 | 11 | 0.05 |
| 4 108804 | 20 | 37 | 11 | 0.05 | |
| 5 108804 | 20 | 37 | 11 | 0.05 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 108804 Ш
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 108804 | 20 | 37 | 11 | |||
| 6 108804 КШ1 | 20 | 37 | 11 | Проточка на внешнем кольце для смазки | ||
| 6 108804 Ш1 | 20 | 37 | 11 | |||
| 5 108804 | 20 | 37 | 11 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 108804 Ш
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГОСТ
Классификация:
- Основной тип - шариковый упорный;
- Тела качения - шарики;
- Нагрузка - осевая;
Производитель ГПЗ-20
ГПЗ-20 — ООО "Курский завод упорных подшипников"
Классификация:
- Обозначение - 108804 ш;
Прочие характеристики:
- ГОСТ - ГОСТ 520;
- Материал Марка стали - шх-15;
- d шарика (мм) Диаметр шарика - 5.556;
- N шариков Количество шариков - 15;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 20;
- D (мм) Наружный диаметр - 37;
- В (мм) Ширина - 11;
- m (кг) Масса - 0.047;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 15.5;
- Co (kN) Грузоподъемность статическая - 21.5;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 1300;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 1800;
Производитель ГПЗ-3
ГПЗ-3 — ОАО "Саратовский подшипниковый завод"
Классификация:
- Обозначение - 108804 ш;
Прочие характеристики:
- ГОСТ - ГОСТ 520;
- Материал Марка стали - шх-15;
- d шарика (мм) Диаметр шарика - 5.556;
- N шариков Количество шариков - 15;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 20;
- D (мм) Наружный диаметр - 37;
- В (мм) Ширина - 11;
- m (кг) Масса - 0.047;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 15.5;
- Co (kN) Грузоподъемность статическая - 21.5;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 1800;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 1300;
