Роликовый подшипник 8-704902 К3С17

Подшипник 8-704902 К3С17 — это отечественный роликовый радиальный подшипник, однорядный, без внутреннего кольца, с закрытым торцом (карданный), обозначение основновного исполнения 704902, размер 15.235*28*25 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-1
Внутренний диаметр: 15.235 мм
Наружный диаметр: 28 мм
Ширина: 25 мм
Масса: 0.0597 кг

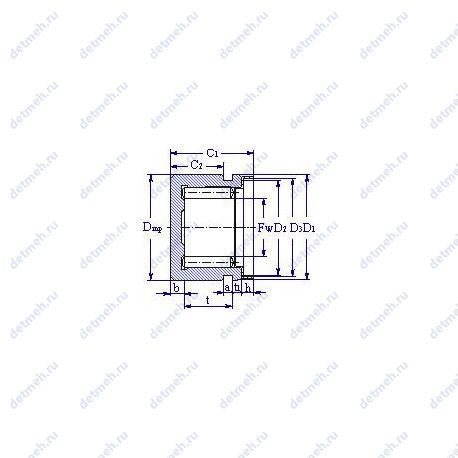

Подшипник 8-704902 К3С17 чертеж — Чертеж подшипника 8-704902 К3С17

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс С17 — Литол-24 Суффикс К — Штампованный сепаратор из черных металлов.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 8-704902 К3С17

Производитель ГПЗ-1

ОАО "Московский подшипник"

Классификация:

Обозначение - 8 704902 к3с17;

Прочие характеристики:

ГОСТ - ту 37.006.154;
Материал Марка стали - шх-15;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 15.235;
D (мм) Наружный диаметр - 28;
В (мм) Ширина - 25;
m (кг) Масса - 0.0597;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 15;
Co (kN) Грузоподъемность статическая - 22;

В таблице приведены основные размеры подшипника 8-704902 К3С17, технические характеристики и номинальные значения.

Таблица модификаций подшипника 8-704902 К3С17

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
704902	Основное исполнение.	15.235	28	22.2	0.061
704902У1	Дополнительные технические требования.	15.235	28	20	0
704902 К3	Штампованный сепаратор из черных металлов..	15.235	28	22.2	0.061
704902 К2	Штампованный сепаратор из черных металлов..	15.2	28	22	0.06
704902 К6	Штампованный сепаратор из черных металлов..	15.23	28	25	0.06
704902 КУС	Дополнительные технические требования. Штампованный сепаратор из черных металлов..	15.235	28	25	0.0597
704902 УС10	№ 158. Дополнительные технические требования.	15.235	28	19.5	0.059
704902 К4С17	Литол-24. Штампованный сепаратор из черных металлов..	15.23	28	25	0.06
704902 К3С17	Литол-24. Штампованный сепаратор из черных металлов..	15.23	28	25	0.06
704902 К4УС17	Литол-24. Дополнительные технические требования. Штампованный сепаратор из черных металлов..	15.23	28	25	0.06
704902 К4УС10	№ 158. Дополнительные технические требования. Штампованный сепаратор из черных металлов..	15.23	28	25	0.06
704902 К6УС10	№ 158. Дополнительные технические требования. Штампованный сепаратор из черных металлов..	15.23	28	25	0.06
704902 К6УС17	Литол-24. Дополнительные технические требования. Штампованный сепаратор из черных металлов..	15.23	28	25	0.06
704902 К7УС10	№ 158. Дополнительные технические требования. Штампованный сепаратор из черных металлов..	15.23	28	25	0.06
У 704902 К3С17	Литол-24. Штампованный сепаратор из черных металлов..	15.235	28	25	0.0597

Модификации подшипника 8-704902 К3С17 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
