Роликовый подшипник У 704702 КУ2

Подшипник У 704702 КУ2 — это отечественный роликовый радиальный подшипник, однорядный, без внутреннего кольца, с закрытым торцом (карданный), обозначение основновного исполнения 704702, размер 16.31*30*25 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-1
Внутренний диаметр: 16.31 мм
Наружный диаметр: 30 мм
Ширина: 25 мм
Масса: 0.02 кг

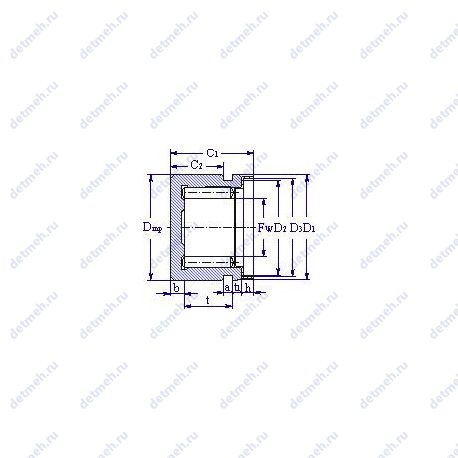

Подшипник У 704702 КУ2 чертеж — Чертеж подшипника У 704702 КУ2

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс У2 — Дополнительные технические требования Суффикс К — Штампованный сепаратор из черных металлов.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника У 704702 КУ2

Производитель ГПЗ-1

ОАО "Московский подшипник"

Классификация:

Обозначение - у 704702 ку2;

Прочие характеристики:

ГОСТ - ГОСТ 520, ту 37.006.065, ту 37.006.087;
Материал Марка стали - шх-15;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 16.305;
D (мм) Наружный диаметр - 30;
В (мм) Ширина - 25;
m (кг) Масса - 0.0200;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 15;
Co (kN) Грузоподъемность статическая - 21;

В таблице приведены основные размеры подшипника У 704702 КУ2, технические характеристики и номинальные значения.

Таблица модификаций подшипника У 704702 КУ2

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
704702	Основное исполнение.	16.31	30	25	0.02
704702 К	Штампованный сепаратор из черных металлов..	16.31	30	25	0.02
704702К3	Штампованный сепаратор из черных металлов..	16.305	30	25	0
704702К5	Штампованный сепаратор из черных металлов..	16.305	30	25.1	0
704702 К2	Штампованный сепаратор из черных металлов..	16.31	30	25	0.02
704702 АК	Повышенная грузоподъемность. Штампованный сепаратор из черных металлов..	16.31	30	25	0.02
704702 КС	Штампованный сепаратор из черных металлов..	16.31	30	25	0.02
704702 КУ2	Дополнительные технические требования. Штампованный сепаратор из черных металлов..	16.31	30	25	0.02
704702 АК2	Повышенная грузоподъемность. Штампованный сепаратор из черных металлов..	16.31	30	25	0.02
704702 КС10	№ 158. Штампованный сепаратор из черных металлов..	16.31	30	25	0.02
У 704702 К2	Штампованный сепаратор из черных металлов..	16.31	30	25	0.02
704702 К3С10	№ 158. Штампованный сепаратор из черных металлов..	16.31	30	25	0.02
704702 К3С17	Литол-24. Штампованный сепаратор из черных металлов..	16.31	30	25	0.02
704702 К4С10	№ 158. Штампованный сепаратор из черных металлов..	16.31	30	25	0.02
704702 К4С17	Литол-24. Штампованный сепаратор из черных металлов..	16.31	30	25	0.02
704702 К2С17	Литол-24. Штампованный сепаратор из черных металлов..	16.31	30	25	0.02
704702 К2С10	№ 158. Штампованный сепаратор из черных металлов..	16.31	30	25	0.02
704702 К4УС17	Литол-24. Дополнительные технические требования. Штампованный сепаратор из черных металлов..	16.31	30	25	0.02

Модификации подшипника У 704702 КУ2 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
