Роликовый подшипник 6-77754 ХМ

Подшипник 6-77754 ХМ — это отечественный роликовый радиально-упорный подшипник, четырехрядный, обозначение основновного исполнения 77754, размер 269.875*381*282.575 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-15
Внутренний диаметр: 269.875 мм
Наружный диаметр: 381 мм
Ширина: 282.575 мм
Масса: 100.13 кг

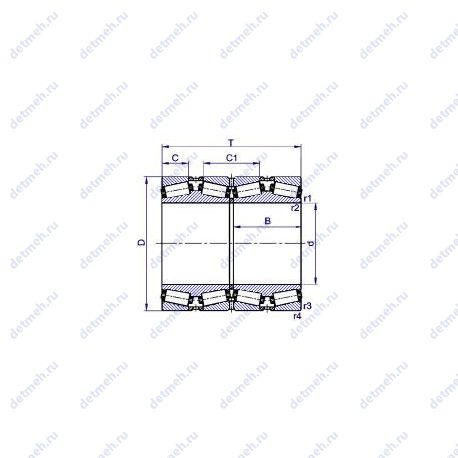

Подшипник 6-77754 ХМ чертеж — Чертеж подшипника 6-77754 ХМ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Х — Кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали. Суффикс М — Модифицированный контакт.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 6-77754 ХМ

Производитель ГПЗ-15

ОАО "Волжский подшипниковый завод"

Классификация:

Обозначение - 6 77754 хм;

Прочие характеристики:

ГОСТ - ГОСТ 520;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 269.875;
D (мм) Наружный диаметр - 381;
m (кг) Масса - 100.13;
b (мм) Ширина - 282.575;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 244;
Co (kN) Грузоподъемность статическая - 6470;

В таблице приведены основные размеры подшипника 6-77754 ХМ, технические характеристики и номинальные значения.

Таблица модификаций подшипника 6-77754 ХМ

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
77754XM	Роликовый радиально-упорный подшипник, четырехрядный.	269.875	381	141.3	100.13

Модификации подшипника 6-77754 ХМ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
