Подшипник 32426М ГОСТ

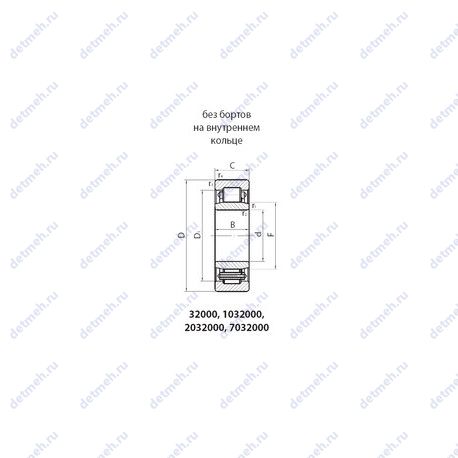

Модификация 32426М — это отечественный роликовый радиальный подшипник, однорядный, без бортов на внутреннем кольце, основное конструктивное исполнение - 32426.
Размер подшипника: 130*340*78 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 32426М
Суффикс М — Модифицированный контакт.
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 32426М
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 32426 | Основное исполнение. | 130 | 340 | 78 | 36.1 |
| 8 32426 М | Модифицированный контакт. | 130 | 340 | 78 | 40.30 |
| 80 32426 М | Модифицированный контакт. | 130 | 340 | 78 | 40.30 |
| Н0 32426 М | Ненормализованный радиальный зазор. Модифицированный контакт. | 130 | 340 | 78 | 40.30 |
| НО-32426 М | Модифицированный контакт. | 130 | 340 | 78 | 38.7 |
| Н6 32426 М | Ненормализованный радиальный зазор. Модифицированный контакт. | 130 | 340 | 78 | 40.30 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника 32426М
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| EPK | 32426М | 130 | 340 | 78 | ГОСТ |
| ГОСТ | 32426М | 130 | 340 | 78 | ГОСТ |
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица взаимозаменяемостей подшипника 32426М
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 2426 | 130 | 340 | 78 | |||
| 32426 | 130 | 340 | 78 | |||
| 42426 | 130 | 340 | 78 | |||
| 92426 | 130 | 340 | 78 | |||
| 42426М | 130 | 340 | 78 | |||
| 8 32426 М | 130 | 340 | 78 | |||
| 8 42426 М | 130 | 340 | 78 | |||
| 80 32426 М | 130 | 340 | 78 | |||
| 80 42426 М | 130 | 340 | 78 | |||
| 86 42426 М | 130 | 340 | 78 | |||
| 86 92426 М | 130 | 340 | 78 | |||
| Н0 32426 М | 130 | 340 | 78 | |||
| НО-32426 М | 130 | 340 | 78 | |||
| 80 42426 Л | 130 | 340 | 78 | Сепаратор из латуни |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 32426М
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ЕРК
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Нагрузка - радиальная;
Габаритные и посадочные размеры:
- Внутренний диаметр - 130, 130 мм.;
- Внешний диаметр - 340, 340 мм.;
- Ширина наружной обоймы (C) - 78 мм.;
- Масса - 39.200 кг;
- Ширина (высота) (B) - 78 мм.;
- Внутренний диаметр (F) - 185 мм.;
Пропускная способность:
- Грузоподъемность динамическая - 745 кн;
- Грузоподъемность статическая - 947 кн;
- Частота вращения предельная при пластичной смазке - 1600 об/мин;
- Частота вращения предельная при жидкой смазке - 2000 об/мин;
Прочие характеристики:
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Номер по ГОСТ - 32426м;
- Размер (r1 min.) - 5.0 мм.;
- Размер (D1) - 265.0 мм.;
- Размер (r2 min.) - 5.0 мм.;
- Размер (r3 min.) - 5.0 мм.;
- Размер (r4 min.) - 5.0 мм.;
Производитель ГОСТ
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Нагрузка - радиальная;
- Форма роликов - цилиндрические;
