Подшипник 32419E1M ГОСТ
Модификация 32419E1M — это отечественный роликовый радиальный подшипник, однорядный, без бортов на внутреннем кольце, основное конструктивное исполнение - 32419.
Размер подшипника: 95*240*55 мм.
Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 95 мм
Наружный диаметр: 240 мм
Ширина: 55 мм
Масса: 12.4 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 32419E1M
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 32419 | Основное исполнение. | 95 | 240 | 55 | 13.5 |
| 32419 М | Модифицированный контакт. | 95 | 240 | 55 | 13.50 |
| 32419 МЛ | Сепаратор из латуни. Модифицированный контакт. | 95 | 240 | 55 | 13.5 |
| 8 32419 М | Модифицированный контакт. | 95 | 240 | 55 | 13.50 |
| 80-32419 М | Модифицированный контакт. | 95 | 240 | 55 | 13.8 |
| Н0 32419 М | Ненормализованный радиальный зазор. Модифицированный контакт. | 95 | 240 | 55 | 13.50 |
| НО-32419 М | Модифицированный контакт. | 95 | 240 | 55 | 13.5 |
| Н6 32419 М | Ненормализованный радиальный зазор. Модифицированный контакт. | 95 | 240 | 55 | 13.50 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 32419E1M
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 2419 | 95 | 240 | 55 | |||
| 32419 | 95 | 240 | 55 | |||
| 42419 | 95 | 240 | 55 | |||
| 92419 | 95 | 240 | 55 | |||
| 8 32419 М | 95 | 240 | 55 | |||
| 80-32419 М | 95 | 240 | 55 | |||
| Н0 32419 М | 95 | 240 | 55 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

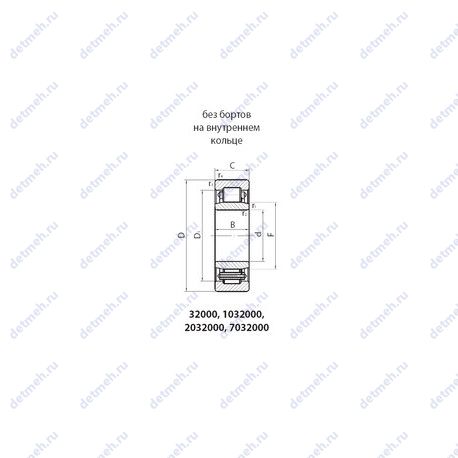

Таблица размеров и характеристик подшипника 32419E1M
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ЕРК
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Нагрузка - радиальная;
Габаритные и посадочные размеры:
- Внутренний диаметр - 95, 95 мм.;
- Внешний диаметр - 240, 240 мм.;
- Ширина наружной обоймы (C) - 55 мм.;
- Масса - 12.400 кг;
- Ширина (высота) (B) - 55 мм.;
- Внутренний диаметр (F) - 133.5 мм.;
Пропускная способность:
- Грузоподъемность динамическая - 413 кн;
- Грузоподъемность статическая - 455 кн;
- Частота вращения предельная при пластичной смазке - 2600 об/мин;
- Частота вращения предельная при жидкой смазке - 3200 об/мин;
Прочие характеристики:
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Номер по ГОСТ - 32419e1m;
- Размер (r1 min.) - 4.0 мм.;
- Размер (D1) - 186 мм.;
- Размер (r2 min.) - 4.0 мм.;
- Размер (r3 min.) - 4.0 мм.;
- Размер (r4 min.) - 4.0 мм.;
