Подшипник 6У 67516 АК ГОСТ
Модификация 6У 67516 АК — это отечественный роликовый радиальный-упорный подшипник, однорядный, повышенной грузоподъемности с упорным бортом на наружном кольце, основное конструктивное исполнение - 67516.
Размер подшипника: 80*140*35.25 мм.
Стандарт: ГОСТ
Бренд: ГПЗ-15
Внутренний диаметр: 80 мм
Наружный диаметр: 140 мм
Ширина: 35.25 мм
Масса: 2.14 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 6У 67516 АК
Суффикс АК — Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец.
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 6У 67516 АК
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 67516AK | 80 | 140 | 33 | 2.184 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 6У 67516 АК
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 7516 | 80 | 140 | 35.25 | |||
| 4 7516 | 80 | 140 | 35.25 | |||
| 4 7516 А | 80 | 140 | 35.25 | Повышенной грузоподъёмности | ||
| 5 7516 | 80 | 140 | 35.25 | |||
| 5 7516 А | 80 | 140 | 35.25 | Повышенной грузоподъёмности | ||
| 6 7516 | 80 | 140 | 35.25 | |||
| 6 7516 А | 80 | 140 | 35.25 | Повышенной грузоподъёмности | ||
| 6 7516 А1 | 80 | 140 | 35.25 | Повышенной грузоподъёмности | ||
| 6 7516 АХ1 | 80 | 140 | 35.25 | Повышенной грузоподъёмности | ||
| 6 7516 Х1 | 80 | 140 | 35.25 | |||
| 7 7516 А | 80 | 140 | 35.25 | Повышенной грузоподъёмности | ||
| 7516 А | 80 | 140 | 35.25 | Повышенной грузоподъёмности | ||
| 7516 А1 | 80 | 140 | 35.25 | Повышенной грузоподъёмности | ||
| 7516 Х1 | 80 | 140 | 35.25 | |||
| 7516 Ю | 80 | 140 | 35.25 | Все детали или часть деталей из нержавеющей стали | ||
| 6 7516 АК | 80 | 140 | 35.25 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
| 6 7516 А1К | 80 | 140 | 35.25 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
| 6 7516 А1Ш | 80 | 140 | 35.25 | Повышенной грузоподъёмности | ||
| 8 7516 А | 80 | 140 | 35.25 | Повышенной грузоподъёмности | ||
| 6 7516 АШ1 | 80 | 140 | 35.25 | Повышенной грузоподъёмности | ||
| 6 7516 А1Ш1 | 80 | 140 | 35.25 | Повышенной грузоподъёмности |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 6У 67516 АК
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГПЗ-15
ГПЗ-15 — ОАО "Волжский подшипниковый завод"
Классификация:
- Обозначение - 6у 67516 ак;
Прочие характеристики:
- ГОСТ - ГОСТ 520;

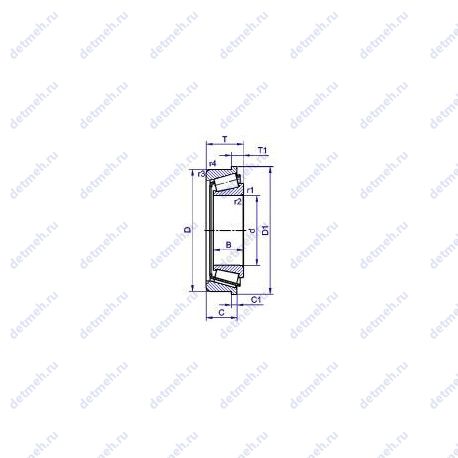

Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 80;
- D (мм) Наружный диаметр - 140;
- В (мм) Ширина - 35.25;
- m (кг) Масса - 2.14;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 172;
- Co (kN) Грузоподъемность статическая - 152;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 3700;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 2600;
