Подшипник 32413EМ ГОСТ
Модификация 32413EМ — это отечественный роликовый радиальный подшипник, однорядный, без бортов на внутреннем кольце, основное конструктивное исполнение - 32413.
Размер подшипника: 65*160*37 мм.
Стандарт: ГОСТ
Бренд: EPK
Внутренний диаметр: 65 мм
Наружный диаметр: 160 мм
Ширина: 37 мм
Масса: 4.27 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 32413EМ
Суффикс М — Модифицированный контакт.
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 32413EМ
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 32413 | Основное исполнение. | 65 | 160 | 37 | 3.6 |
| 30 32413 М | Модифицированный контакт. | 65 | 160 | 37 | 3.60 |
| 32413 Е | Сепаратор из текстолита. | 65 | 160 | 37 | 3.60 |
| 32413 Л | Сепаратор из латуни. | 65 | 160 | 37 | 4.54 |
| 32413 М | Модифицированный контакт. | 65 | 160 | 37 | 3.60 |
| 32413KМ | Модифицированный контакт. | 65 | 160 | 37 | 3.9 |
| 32413 ЛМ | Сепаратор из латуни. Модифицированный контакт. | 65 | 160 | 37 | 3.60 |
| 30 32413 ЕМ | Сепаратор из текстолита. Модифицированный контакт. | 65 | 160 | 37 | 3.60 |
| 32413 АЕ | Повышенная грузоподъемность Сепаратор из текстолита. | 65 | 160 | 37 | 3.60 |
| 32413 ЕМ | Сепаратор из текстолита. Модифицированный контакт. | 65 | 160 | 37 | 3.60 |
| 38 32413 М | Модифицированный контакт. | 65 | 160 | 37 | 3.60 |
| 8 32413 ЕМ | Сепаратор из текстолита. Модифицированный контакт. | 65 | 160 | 37 | 3.60 |
| 8 32413 М | Модифицированный контакт. | 65 | 160 | 37 | 3.60 |
| 80 32413 М | Модифицированный контакт. | 65 | 160 | 37 | 3.60 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 32413EМ
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 2413 | 65 | 160 | 37 | |||
| 32413 | 65 | 160 | 37 | |||
| 42413 | 65 | 160 | 37 | |||
| 62413 | 65 | 160 | 37 | |||
| 92413 | 65 | 160 | 37 | |||
| 102413 | 65 | 160 | 37 | |||
| 20 42413 М | 65 | 160 | 37 | |||
| 2413 М | 65 | 160 | 37 | |||
| 32413 М | 65 | 160 | 37 | |||
| 32413KМ | 65 | 160 | 37 | Проточка на внешнем кольце для смазки | ||
| 32413 ЛМ | 65 | 160 | 37 | Сепаратор из латуни | ||
| 42413 М | 65 | 160 | 37 | |||
| 8 2413 М | 65 | 160 | 37 | |||
| 8-42413 КМ | 65 | 160 | 37 | Проточка на внешнем кольце для смазки | ||
| 8 42413 М | 65 | 160 | 37 | |||
| 80 32413 М | 65 | 160 | 37 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 32413EМ
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ЕРК
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Нагрузка - радиальная;

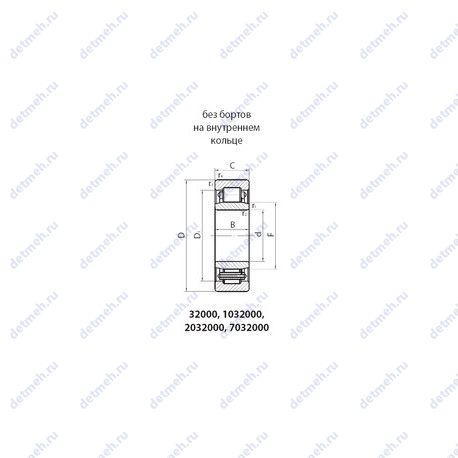

Габаритные и посадочные размеры:
- Внутренний диаметр - 65, 65 мм.;
- Внешний диаметр - 160, 160 мм.;
- Ширина наружной обоймы (C) - 37 мм.;
- Масса - 4.270 кг;
- Ширина (высота) (B) - 37 мм.;
- Внутренний диаметр (F) - 89.3 мм.;
Пропускная способность:
- Грузоподъемность динамическая - 183 кн;
- Грузоподъемность статическая - 190 кн;
- Частота вращения предельная при пластичной смазке - 4000 об/мин;
- Частота вращения предельная при жидкой смазке - 4800 об/мин;
Прочие характеристики:
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Номер по ГОСТ - 32413eм;
- Размер (r1 min.) - 2.1 мм.;
- Размер (D1) - 127 мм.;
- Размер (r2 min.) - 2.1 мм.;
- Размер (r3 min.) - 2.1 мм.;
- Размер (r4 min.) - 2.1 мм.;
