Роликовый подшипник 4-17724 Л1

Подшипник 4-17724 Л1 — это отечественный роликовый радиально-упорный подшипник, обозначение основновного исполнения 17724, размер 120*180*88.65 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-15
Внутренний диаметр: 120 мм
Наружный диаметр: 180 мм
Ширина: 88.65 мм
Масса: 6.29 кг

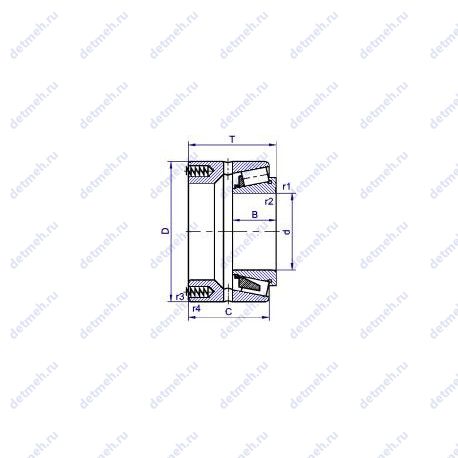

Подшипник 4-17724 Л1 чертеж — Чертеж подшипника 4-17724 Л1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Л1 — Сепаратор из латуни.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 4-17724 Л1

Производитель ГПЗ-15

ОАО "Волжский подшипниковый завод"

Классификация:

Обозначение - 4 17724 л1;

Прочие характеристики:

ГОСТ - ГОСТ 520, ту 37.006.133;
Материал Марка стали - шх-15;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 120;
D (мм) Наружный диаметр - 180;
В (мм) Ширина - 88.65;
m (кг) Масса - 6.29;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 216.7;
Co (kN) Грузоподъемность статическая - 340.8;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 3500;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 2000;

В таблице приведены основные размеры подшипника 4-17724 Л1, технические характеристики и номинальные значения.

Таблица модификаций подшипника 4-17724 Л1

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
17724 Л	Сепаратор из латуни..	120	180	88.65	6.29
17724Л1	Сепаратор из латуни..	120	180	44	6.29
2 17724 Л	Сепаратор из латуни..	120	180	88.65	6.29
2 17724 Л1	Сепаратор из латуни..	120	180	88.65	6.29

Модификации подшипника 4-17724 Л1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
