Роликовый подшипник 30-113522 Н

Подшипник 30-113522 Н — это отечественный роликовый радиальный подшипник, двухрядный, с коническим отверстием, обозначение основновного исполнения 113522, размер 110*200*53 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-11
Внутренний диаметр: 110 мм
Наружный диаметр: 200 мм
Ширина: 53 мм
Масса: 7.38 кг

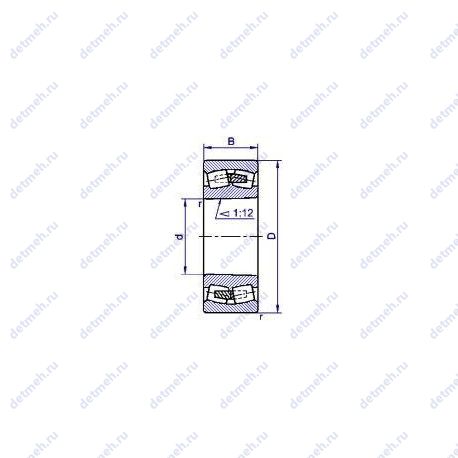

Подшипник 30-113522 Н чертеж — Чертеж подшипника 30-113522 Н

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Н — Детали из теплостойкой стали

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 30-113522 Н

Производитель ГПЗ-11

ОАО "Минский подшипниковый завод"

Классификация:

Обозначение - 30 113522 н;

Прочие характеристики:

ГОСТ - ГОСТ 520;
dxl (мм) Размеры ролика - 23х19.34;
Материал Марка стали - шх-15;
N роликов Количество роликов - 36;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 110;
D (мм) Наружный диаметр - 200;
В (мм) Ширина - 53;
m (кг) Масса - 7.38;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 410;
Co (kN) Грузоподъемность статическая - 553;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 2200;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 1700;

В таблице приведены основные размеры подшипника 30-113522 Н, технические характеристики и номинальные значения.

Таблица модификаций подшипника 30-113522 Н

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
113522	Основное исполнение.	110	200	53	7.38
113522 Л	Сепаратор из латуни..	110	200	53	7.38
113522 Н	Детали из теплостойкой стали.	110	200	53	7.38
6-113522	Роликовый радиальный подшипник, двухрядный, с коническим отверстием.	110	200	53	8.65
30 113522	Роликовый радиальный подшипник, двухрядный, с коническим отверстием.	110	200	53	7.38
50 113522	Роликовый радиальный подшипник, двухрядный, с коническим отверстием.	110	200	53	7.38
20 113522	Роликовый радиальный подшипник, двухрядный, с коническим отверстием.	110	200	53	7.38

Модификации подшипника 30-113522 Н - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия	Различия
3522	110	200	53
53522	110	200	53
153522	110	200	53
13520 Н	110	200	53
153522 Н	110	200	53
20 3522	110	200	53
30 3522	110	200	53
30 53522	110	200	53
30-53522 Т	110	200	53		Для повышенных температур
3522 Л	110	200	53	Сепаратор из латуни
3522 Н	110	200	53
36-53522	110	200	53
40 3522	110	200	53
40-53522	110	200	53
50-3522	110	200	53
53522 Н	110	200	53
53522ЛН	110	200	53	Сепаратор из латуни
30 153522 Н	110	200	53
30 3522 Н	110	200	53
30 53522 Н	110	200	53
53522 К	110	200	53	Проточка на внешнем кольце для смазки
7 53522	110	200	53
6 3522 НШ1	110	200	53
6 3522 НШ	110	200	53
6 3522 Н	110	200	53
3522 АМН	110	200	53		Повышенной грузоподъёмности
