Шарнирный подшипник 100FS150

Подшипник 100FS150 — это импортный шарнирный подшипник, обозначение основновного исполнения 100, размер 100*150*55 мм.

Стандарт: ISO
Бренд: Timken
Внутренний диаметр: 100 мм
Наружный диаметр: 150 мм
Ширина: 55 мм
Масса: 4.58136 кг

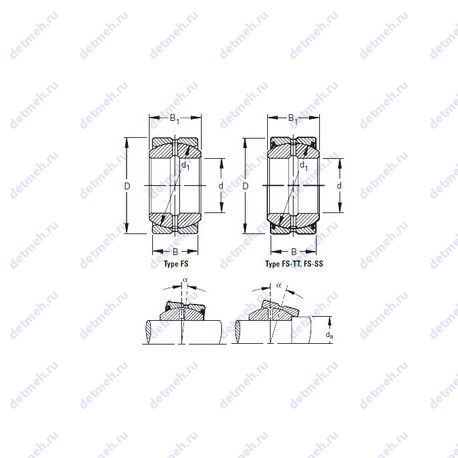

Подшипник 100FS150 чертеж — Чертеж подшипника 100FS150

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс F — Механически обработанный сепаратор из стали или специального чугуна Суффикс S1 — Рабочая температура (термическая стабилизация) до 200°C

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 100FS150

Производитель Timken

Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.

Классификация:

Основной тип - шарнирный;
Обозначение - 100fs150;

Прочие характеристики:

Размеры. мм - 100x150x55;
Уплотнение - нет;
Размер (d1) - 134 мм.;

Габаритные и посадочные размеры:

Внутренний диаметр - 100 мм;
Внешний диаметр - 150 мм;
Высота. мм - 55;
Ширина наружной обоймы (C) - 55 мм.;
Масса - 4.58136 кг;
Ширина внутренней обоймы (B1) - 70 мм.;

В таблице приведены основные размеры подшипника 100FS150, технические характеристики и номинальные значения.

Таблица модификаций подшипника 100FS150

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
DL100	Однорядный, однонаправленный с рифленой поверхностью качения, метрическая легкая серия.	100	154	41.5	2.45
GX100T	Механически обработанный сепаратор из текстолита.	100	210	51	11
GX100N	Канавка под стопорное кольцо на наружном кольце подшипника.	100	210	51	11
GW 100	С канавкой для смазывания.	100	210	59	10.9
B100-3	Подшипник со специальными размерами.	100	140	18	0.89
GX100S	Шарнирный подшипник.	100	210	51	10.98
NKJS100	Шарнирный подшипник.	100	135	32	2.01
SF100ES	Шарнирный подшипник.	100	0	70	33.1
GE100DO	Шарнирный подшипник.	100	150	70	4.3
IKOS100	Шарнирный подшипник.	100	150	33.5	2
GE100AW	Без кольцевой канавки и смазочных отверстий в наружном кольце.	100	210	50	10.9
SB 100A	Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа)..	100	160	88	7.42
GAC100S	Шарнирный подшипник.	100	150	32	2.34
GAC100N	Канавка под стопорное кольцо на наружном кольце подшипника.	100	150	32	2.34
GAC100T	Механически обработанный сепаратор из текстолита.	100	150	32	2.34
GE100SX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	100	150	32	2.3
YRT 100	Комбинация двух осевых игольчатых роликоподшипников и одного цилиндрического радиального подшипника..	100	185	38	4.1
100RU02	Шарнирный подшипник.	100	180	34	3.8
100RJ02	Штампованный сепаратор из стального листа.	100	180	34	3.8
100RF33	Механически обработанный сепаратор из стали или специального чугуна.	100	215	82.6	15.5
100RN02	Канавка под стопорное кольцо на наружном кольце подшипника.	100	180	34	3.8
100RN33	Канавка под стопорное кольцо на наружном кольце подшипника.	100	215	82.6	15.5
100RT02	Механически обработанный сепаратор из текстолита.	100	180	34	3.8
100RT33	Механически обработанный сепаратор из текстолита.	100	215	82.6	15.5
100RU33	Шарнирный подшипник.	100	215	82.6	15.5
100RF02	Механически обработанный сепаратор из стали или специального чугуна.	100	180	34	3.8
100RJ33	Штампованный сепаратор из стального листа.	100	215	82.6	15.5
GEF100ES	Шарнирный подшипник.	100	160	88	7.56
GE100XDO	Метрический радиальный сферический подшипник скольжения. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	100	160	85	6.8
GEH100HT	Механически обработанный сепаратор из текстолита.	100	150	71	5.07
GEH100HC	Шарнирный подшипник.	100	150	71	5.07
GE100-SW	Метрический радиальный сферический подшипник скольжения. Без кольцевой канавки и смазочных отверстий в наружном кольце.	100	150	30	2.3
SIA100ES	Обслуживаемый наконечник штока, сферический подшипник скольжения с контактной поверхностью сталь/сталь..	100	0	70	34
GE100-AX	Метрический радиальный сферический подшипник скольжения. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	100	210	50	10.9
SIQ100ES	Шарнирный подшипник.	100	0	70	28.4
GE100-LO	Метрический радиальный сферический подшипник скольжения. Механически обработанный сепаратор из легкого сплава.	100	150	100	4.7
ZKLDF100	Шарнирный подшипник.	100	185	38	4.5
100TAF21	Механически обработанный сепаратор из стали или специального чугуна. Механически обработанный сепаратор из текстолита.	100	215	47	7.41
100TMP93	Механически обработанный сепаратор из текстолита. Механически обработанный сепаратор оконного типа из латуни.	100	170	42	0
AR100-30	Сепаратор в сборе с шариками или роликами.	100	180	100	0

Модификации подшипника 100FS150 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
