Роликовый подшипник 32-697737 Л

Подшипник 32-697737 Л — это отечественный роликовый радиально-упорный подшипник, двухрядный, с бортом на наружном кольце, обозначение основновного исполнения 697737, размер 185*235*85 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-15
Внутренний диаметр: 185 мм
Наружный диаметр: 235 мм
Ширина: 85 мм
Масса: 9.06 кг

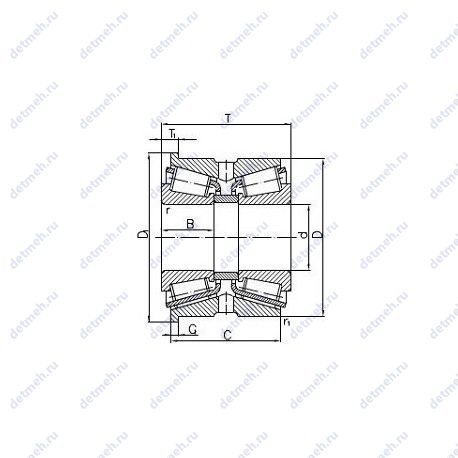

Подшипник 32-697737 Л чертеж — Чертеж подшипника 32-697737 Л

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Л — Сепаратор из латуни.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 32-697737 Л

Производитель ГПЗ-15

ОАО "Волжский подшипниковый завод"

Прочие характеристики:

ГОСТ - ту 37.006.133, ГОСТ 520;
Материал Марка стали - шх-15;
Номер по ГОСТ - 32-697737 л;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 1000;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 2000;
Co (kN) Грузоподъемность статическая - 751;
C (kN) Грузоподъемность динамическая - 314;

Габаритные и посадочные размеры:

m (кг) Масса - 9.056;
В (мм) Ширина - 85;
D (мм) Наружный диаметр - 235/243;
d (мм) Внутренний диаметр - 185;
Масса - 9.05 кг;
Ширина - 85 мм;
Внешний диаметр - 243/235 мм;
Внутренний диаметр - 185 мм;

Классификация:

Основной тип - роликовый радиальный-упорный;
Обозначение - 32 697737 л;
Нагрузка - радиальная и осевая;
Тела качения - ролики;

В таблице приведены основные размеры подшипника 32-697737 Л, технические характеристики и номинальные значения.

Таблица модификаций подшипника 32-697737 Л

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
697737 Л	Сепаратор из латуни..	185	235	85	9.056
2-697737 Л	Сепаратор из латуни..	185	235	85	9.056
34 697737 Л	Сепаратор из латуни..	185	235	85	9.06

Модификации подшипника 32-697737 Л - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
