Шарнирный подшипник SIGEW70ES

Подшипник SIGEW70ES — это импортный шарнирный подшипник, обозначение основновного исполнения SIGEW70, размер 70*0*70 мм.

Стандарт: ISO
Бренд: LS
Внутренний диаметр: 70 мм
Наружный диаметр: 0 мм
Ширина: 70 мм
Масса: 11.1 кг

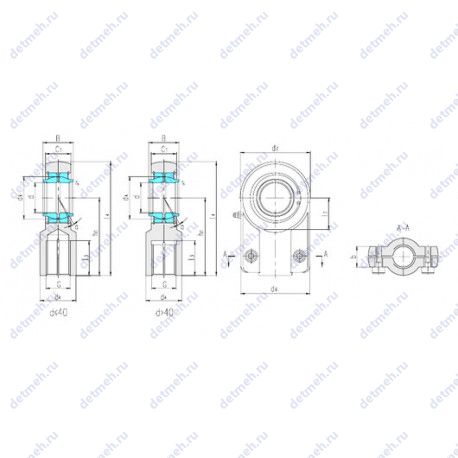

Подшипник SIGEW70ES чертеж — Чертеж подшипника SIGEW70ES

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника SIGEW70ES

Производитель LS

LS — китайский производитель подшипников, специализирующийся на выпуске шарнирных подшипников, включая упорные, радиальные и радиально-упорные. Продукция компании известна высоким качеством, прочностью и длительным сроком службы. Подшипники LS применяются в различных отраслях промышленности, обеспечивая надежную и долговечную работу механизмов.

Габаритные и посадочные размеры:

Радиус наружней фаски - 1 мм.;
Масса - 11.1 кг;
Угол наклона (α) - 4°;
Ширина (высота) (B) - 70 мм.;
Внутренний диаметр - 70. мм;

Прочие характеристики:

Резьба - m16×40;
Размер (d6) - 135 мм.;
Размер (b) - 42 мм.;
Размер (l4 max.) - 245 мм.;
Размер (l3 min.) - 84 мм.;
Размер (h1) - 160 мм.;
Размер (d4) - 80 мм.;
Размер (C1) - 57 мм.;
Резьба (G) - m56×2;
Размер (l7 min.) - 70 мм.;
Размер (d2) - 155 мм.;
Уплотнение - нет;
Размер (dk) - 92 мм.;

Классификация:

Основной тип - шарнирный;
Обозначение - sigew70es;

Пропускная способность:

Грузоподъемность статическая - 540 кн;
Грузоподъемность динамическая - 313 кн;

В таблице приведены основные размеры подшипника SIGEW70ES, технические характеристики и номинальные значения.

Таблица модификаций подшипника SIGEW70ES

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
SIGEW70ES-D	Шарнирный подшипник.	70	0	70	11.1

Модификации подшипника SIGEW70ES - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
