Шарнирный подшипник GEC320XF/Q

Подшипник GEC320XF/Q — это импортный шарнирный подшипник, обозначение основновного исполнения 320, размер 320*440*160 мм.

Стандарт: ISO
Бренд: LS
Внутренний диаметр: 320 мм
Наружный диаметр: 440 мм
Ширина: 160 мм
Масса: 75.8 кг

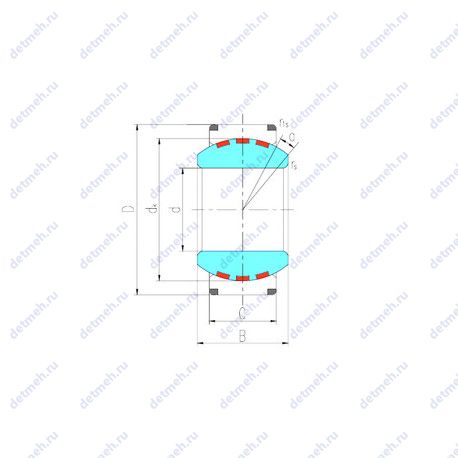

Подшипник GEC320XF/Q чертеж — Чертеж подшипника GEC320XF/Q

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс F — Механически обработанный сепаратор из стали или специального чугуна

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника GEC320XF/Q

Производитель LS

LS — китайский производитель подшипников, специализирующийся на выпуске шарнирных подшипников, включая упорные, радиальные и радиально-упорные. Продукция компании известна высоким качеством, прочностью и длительным сроком службы. Подшипники LS применяются в различных отраслях промышленности, обеспечивая надежную и долговечную работу механизмов.

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 135 мм.;
Радиус наружней фаски - 1.1 мм.;
Масса - 75.8 кг;
Угол наклона (α) - 4°;
Ширина (высота) (B) - 160 мм.;
Высота. мм - 160;
Внешний диаметр - 440. мм;
Внутренний диаметр - 320. мм;

Прочие характеристики:

Уплотнение - нет;
Размер (r1 min.) - 3 мм.;
Размер (dk) - 380 мм.;
Размеры. мм - 320x440x160;

Пропускная способность:

Грузоподъемность статическая - 10260 кн;
Грузоподъемность динамическая - 5130 кн;

Классификация:

Основной тип - шарнирный;
Обозначение - gec320xf/q;

В таблице приведены основные размеры подшипника GEC320XF/Q, технические характеристики и номинальные значения.

Таблица модификаций подшипника GEC320XF/Q

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
GX320T	Механически обработанный сепаратор из текстолита.	320	520	105	111
GW 320	С канавкой для смазывания.	320	520	116	111
320RJ02	Штампованный сепаратор из стального листа.	320	580	92	114.9
320RT51	Механически обработанный сепаратор из текстолита.	320	500	71	54.7
320RF51	Механически обработанный сепаратор из стали или специального чугуна.	320	500	71	54.7
320RN30	Канавка под стопорное кольцо на наружном кольце подшипника.	320	480	121	81.3
320RJ30	Штампованный сепаратор из стального листа.	320	480	121	81.3
320RT91	Механически обработанный сепаратор из текстолита.	320	500	130.2	100.3
320RU91	Шарнирный подшипник.	320	500	130.2	100.3
320RT92	Механически обработанный сепаратор из текстолита.	320	580	190.5	236.4
320RU02	Шарнирный подшипник.	320	580	92	114.9
320RU30	Шарнирный подшипник.	320	480	121	81.3
320RU51	Шарнирный подшипник.	320	500	71	54.7
320RU92	Шарнирный подшипник.	320	580	190.5	236.4
GE320DO	Шарнирный подшипник.	320	440	160	76.4
GE320DW	Без кольцевой канавки и смазочных отверстий в наружном кольце.	320	440	160	76
GE320AW	Без кольцевой канавки и смазочных отверстий в наружном кольце.	320	520	105	111
320RF91	Механически обработанный сепаратор из стали или специального чугуна.	320	500	130.2	100.3
320RF92	Механически обработанный сепаратор из стали или специального чугуна.	320	580	190.5	236.4
320RF02	Механически обработанный сепаратор из стали или специального чугуна.	320	580	92	114.9
320RN92	Канавка под стопорное кольцо на наружном кольце подшипника.	320	580	190.5	236.4
320RN91	Канавка под стопорное кольцо на наружном кольце подшипника.	320	500	130.2	100.3
320RT30	Механически обработанный сепаратор из текстолита.	320	480	121	81.3
320RJ92	Штампованный сепаратор из стального листа.	320	580	190.5	236.4
320RJ91	Штампованный сепаратор из стального листа.	320	500	130.2	100.3
320RF30	Механически обработанный сепаратор из стали или специального чугуна.	320	480	121	81.3
320RJ51	Штампованный сепаратор из стального листа.	320	500	71	54.7
320RN51	Канавка под стопорное кольцо на наружном кольце подшипника.	320	500	71	54.7
320RT02	Механически обработанный сепаратор из текстолита.	320	580	92	114.9
320RN02	Канавка под стопорное кольцо на наружном кольце подшипника.	320	580	92	114.9
320TMP12	Механически обработанный сепаратор из текстолита. Механически обработанный сепаратор оконного типа из латуни.	320	440	95	0
GEH320HC	Шарнирный подшипник.	320	460	230	148
GEH320XT	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	320	460	230	148
GEH320HT	Механически обработанный сепаратор из текстолита.	320	460	230	148
GE320-LO	Метрический радиальный сферический подшипник скольжения. Механически обработанный сепаратор из легкого сплава.	320	520	320	224
GEC320XT	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	320	440	160	78
GEC320XS	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	320	440	160	78
GEC320HT	Механически обработанный сепаратор из текстолита.	320	440	160	78
GEC320HC	Шарнирный подшипник.	320	440	160	78
320TMP11	Механически обработанный сепаратор из текстолита. Механически обработанный сепаратор оконного типа из латуни.	320	400	63	0

Модификации подшипника GEC320XF/Q - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
