Шарнирный подшипник GE17XDO

Подшипник GE17XDO — это импортный шарнирный подшипник, обозначение основновного исполнения GE17, размер 17*32*14 мм.

Стандарт: ISO
Бренд: ISO
Внутренний диаметр: 17 мм
Наружный диаметр: 32 мм
Ширина: 14 мм
Масса: 0.041 кг

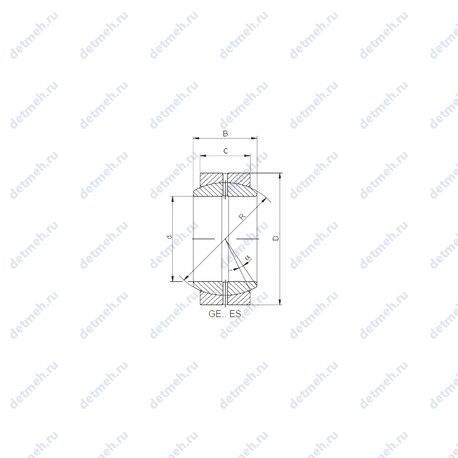

Подшипник GE17XDO чертеж — Чертеж подшипника GE17XDO

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс GE — Метрический радиальный сферический подшипник скольжения Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника GE17XDO

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

Основной тип - шарнирный;
Обозначение - ge17xdo;

Прочие характеристики:

Размеры. мм - 17x32x14;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 17 мм;
Внешний диаметр - 32 мм;
Высота. мм - 14;
Масса - 0.041 кг;
Ширина (высота) (B) - 14 мм;
Ширина наружной обоймы (C) - 10 мм;
Угол наклона (α) - 10°;

В таблице приведены основные размеры подшипника GE17XDO, технические характеристики и номинальные значения.

Таблица модификаций подшипника GE17XDO

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
GE17XDO-2RS	Метрический радиальный сферический подшипник скольжения. Контактные уплотнения типа RS с обеих сторон подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	17	32	14	0.041

Модификации подшипника GE17XDO - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
