Шарнирный подшипник TAPR 496 N

Подшипник TAPR 496 N — это импортный шарнирный подшипник, обозначение основновного исполнения 496, размер 110*0*80 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 110 мм
Наружный диаметр: 0 мм
Ширина: 80 мм
Масса: 41 кг

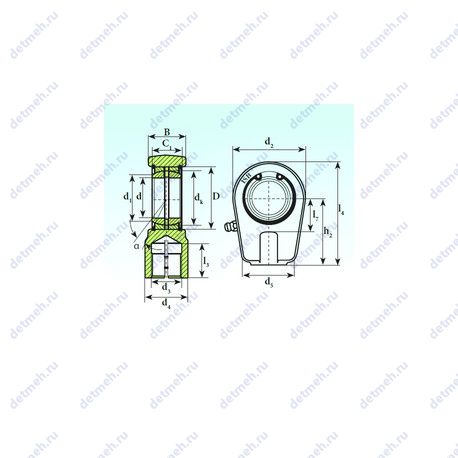

Подшипник TAPR 496 N чертеж — Чертеж подшипника TAPR 496 N

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс N — Канавка под стопорное кольцо на наружном кольце подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника TAPR 496 N

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Прочие характеристики:

Размер (d2) - 266 мм.;
Размер (D) - 150 мм.;
Размер (d5) - 220 об/мин;
Размер (l4 max.) - 407 мм.;
Размер (C1) - 70 мм.;
Размер (l7 min.) - 115 мм.;
Размер (dk) - 130 мм.;
Размер (h2) - 265 мм.;
Резьба (G) - m120x3;
Размер (l3 min.) - 125 мм.;
Размер (d4) - 152 мм.;
Размер (d1) - 121.2 мм.;
Уплотнение - нет;

Классификация:

Основной тип - шарнирный;
Обозначение - tapr 496 n;

Габаритные и посадочные размеры:

Угол наклона (α) - 6°;
Масса - 41.00 кг;
Ширина (высота) (B) - 80 мм;
Внутренний диаметр - 110 мм;

Пропускная способность:

Грузоподъемность статическая - 1700 кн;
Грузоподъемность динамическая - 655 кн;

В таблице приведены основные размеры подшипника TAPR 496 N, технические характеристики и номинальные значения.

Таблица модификаций подшипника TAPR 496 N

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NA496	Игольчатый роликовый подшипник с размерами по ISO 15.	6	15	10	09
RNA496	Однорядный игольчатый роликоподшипник с сепаратором.	8	15	10	06
NA496M	Игольчатый роликовый подшипник с размерами по ISO 15.	6	15	10	091
RNA496M	Однорядный игольчатый роликоподшипник с сепаратором.	8	15	10	073
496AS/493	Рабочая температура (термическая стабилизация) до 350°C.	81.699	0	29.769	0
4T-496/493	Цементованная сталь, коэффициент материала a2 = 1,4 и взаимозаменяемость.	80.962	136.525	29.769	1.69
4T-496/493DC+A	Цементованная сталь, коэффициент материала a2 = 1,4 и взаимозаменяемость. Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор.	80.962	136.525	69.85	3.89
496D/493+Y4S-493	Штампованный сепаратор из листовой латуни. Рабочая температура (термическая стабилизация) до 350°C.	80.962	136.525	59.538	3.52
496D/492A+Y2S-492A	Штампованный сепаратор из листовой латуни. Рабочая температура (термическая стабилизация) до 350°C.	80.962	133.35	59.538	3.37

Модификации подшипника TAPR 496 N - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
TAPR 596 U	110	0	80
