Шарнирный наконечник TAPR 704 DO

Подшипник TAPR 704 DO — это импортный шарнирный подшипник, обозначение основновного исполнения 704, размер 25*0*20 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 25 мм
Наружный диаметр: 0 мм
Ширина: 20 мм
Масса: 0.67 кг

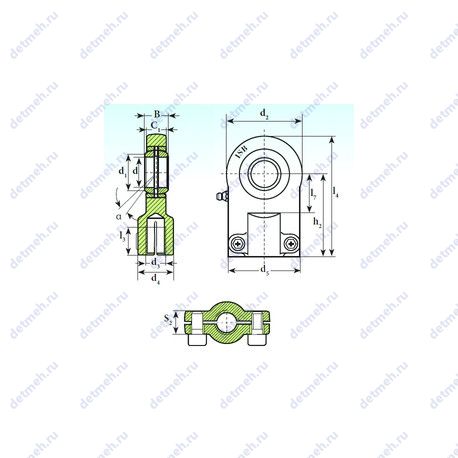

Подшипник TAPR 704 DO чертеж — Чертеж подшипника TAPR 704 DO

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Взаимозаменяемость

Таблица размеров и характеристик подшипника TAPR 704 DO

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Прочие характеристики:

Размер (d2): 65 мм.
Размер (S2): 17
Размер (d5): 62 об/мин
Размер (l4 max.): 99 мм.
Размер (C1): 17 мм.
Размер (l7 min.): 34 мм.
Размер (h2): 68 мм.
Момент затяжки: 25
Резьба (G): m8x18, m16x1.5
Размер (l3 min.): 23 мм.
Размер (d4): 30 мм.
Размер (d1): 29.3 мм.
Уплотнение: нет

Классификация:

Основной тип: шарнирный
Обозначение: tapr 704 do

Габаритные и посадочные размеры:

Угол наклона (α): 7°
Масса: 0.67 кг
Ширина (высота) (B): 20 мм
Внутренний диаметр: 25 мм

Пропускная способность:

Грузоподъемность статическая: 67 кн
Грузоподъемность динамическая: 48 кн

В таблице приведены основные размеры подшипника TAPR 704 DO, технические характеристики и номинальные значения.

Таблица взаимозаменяемости

Номер	d,мм	B,мм	Отличия
SA25ET-2RS	25	20
SI25ET-2RS	25	20
SF25ES	25	20
SIA25ES	25	20
SIQ25ES	25	20
SIRN25ES	25	20
SIR25ES	25	20
SK25ES	25	20	Проточка на внешнем кольце для смазки
