Шарнирный подшипник TSF 22 C
Подшипник TSF 22 C — это импортный шарнирный подшипник, обозначение основновного исполнения 22, размер 22*42*28 мм.
Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 22 мм
Наружный диаметр: 42 мм
Ширина: 28 мм
Масса: 0.61 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника TSF 22 C
Производитель ISB
ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

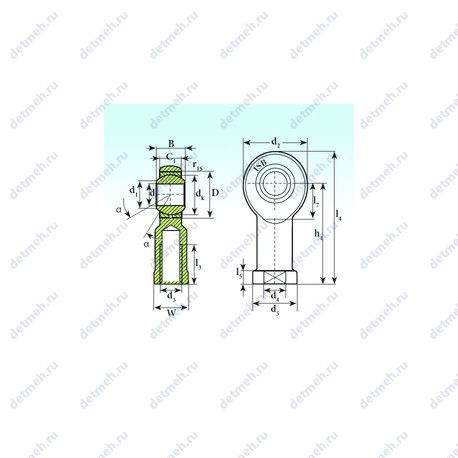

Габаритные и посадочные размеры:
- Угол наклона (α) - 15°;
- Радиус наружней фаски - 0.3 мм.;
- Масса - 0.61 кг;
- Ширина (высота) (B) - 28 мм;
- Высота. мм - 28;
- Внешний диаметр - 42 мм;
- Внутренний диаметр - 22 мм;
Прочие характеристики:
- Размер (d5) - 37 об/мин;
- Размер (l5) - 12 мм.;
- Размер (l4 max.) - 112 мм.;
- Размер (C1) - 21 мм.;
- Размер (l7 min.) - 29 мм.;
- Размер (dk) - 38.10 мм.;
- Размер (h1) - 84 мм.;
- Размер (W) - 34;
- Резьба (G) - m22x1.5;
- Размер (l3 min.) - 33 мм.;
- Размер (d4) - 30 мм.;
- Размер (d2) - 54 мм.;
- Размер (d1) - 25.8 мм.;
- Уплотнение - нет;
- Размеры. мм - 22x42x28;
Классификация:
- Основной тип - шарнирный;
- Обозначение - tsf 22 c;
Пропускная способность:
- Грузоподъемность статическая - 50 кн;
- Грузоподъемность динамическая - 42 кн;
В таблице приведены основные размеры подшипника TSF 22 C, технические характеристики и номинальные значения.
