Шарнирный наконечник TSF 10 C
Подшипник TSF 10 C — это импортный шарнирный подшипник, обозначение основновного исполнения 10, размер 10*22*14 мм.
Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 10 мм
Наружный диаметр: 22 мм
Ширина: 14 мм
Масса: 0.08 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

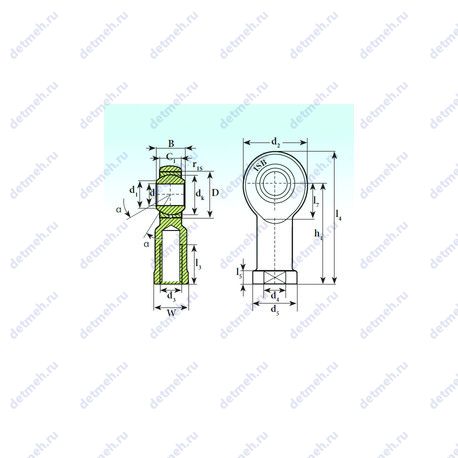

Таблица размеров и характеристик подшипника TSF 10 C
Производитель ISB
ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Габаритные и посадочные размеры:
- Угол наклона (α) - 13°;
- Радиус наружней фаски - 0.3 мм.;
- Масса - 0.08 кг;
- Ширина (высота) (B) - 14 мм;
- Высота. мм - 14;
- Внешний диаметр - 22. мм;
- Внутренний диаметр - 10. мм;
Прочие характеристики:
- Размер (d5) - 19 об/мин;
- Размер (l5) - 6.5 мм.;
- Размер (l4 max.) - 58 мм.;
- Размер (C1) - 11.5 мм.;
- Размер (l7 min.) - 15 мм.;
- Размер (dk) - 19.05 мм.;
- Размер (h1) - 43 мм.;
- Размер (W) - 16;
- Резьба (G) - m10x1.5;
- Размер (l3 min.) - 15 мм.;
- Размер (d4) - 15 мм.;
- Размер (d2) - 28 мм.;
- Размер (d1) - 12.9 мм.;
- Уплотнение - нет;
- Размеры. мм - 10x22x14;
Классификация:
- Основной тип - шарнирный;
- Обозначение - tsf 10 c;
Пропускная способность:
- Грузоподъемность статическая - 15 кн;
- Грузоподъемность динамическая - 12 кн;
В таблице приведены основные размеры подшипника TSF 10 C, технические характеристики и номинальные значения.
