Шарнирный подшипник TSF 12.1 C

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

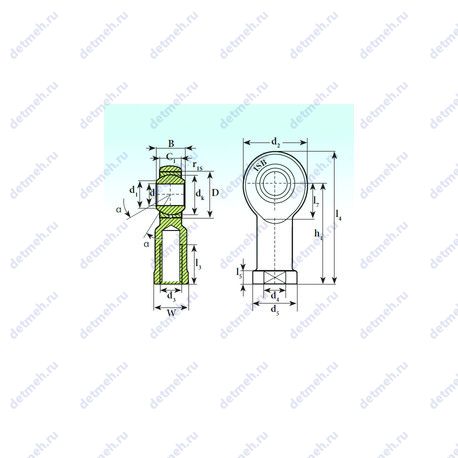

Габаритные и посадочные размеры:

• Угол наклона (α) - 13°;
• Радиус наружней фаски - 0.3 мм.;
• Масса - 0.12 кг;
• Ширина (высота) (B) - 16 мм;
• Высота. мм - 16;
• Внешний диаметр - 26. мм;
• Внутренний диаметр - 12. мм;

Прочие характеристики:

• Размер (d5) - 22 об/мин;
• Размер (l5) - 6.5 мм.;
• Размер (l4 max.) - 67 мм.;
• Размер (C1) - 12.5 мм.;
• Размер (l7 min.) - 17 мм.;
• Размер (dk) - 22.23 мм.;
• Размер (h1) - 50 мм.;
• Размер (W) - 18;
• Резьба (G) - m12x1.25;
• Размер (l3 min.) - 18 мм.;
• Размер (d4) - 17.5 мм.;
• Размер (d2) - 32 мм.;
• Размер (d1) - 15.4 мм.;
• Уплотнение - нет;
• Размеры. мм - 12x26x16;

Классификация:

• Основной тип - шарнирный;
• Обозначение - tsf 12.1 c;

Пропускная способность:

• Грузоподъемность статическая - 19 кн;
• Грузоподъемность динамическая - 14 кн;
