Шарнирный наконечник TSF 10

Подшипник TSF 10 — это импортный шарнирный подшипник, обозначение основновного исполнения 10, размер 10*22*14 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 10 мм
Наружный диаметр: 22 мм
Ширина: 14 мм
Масса: 0.08 кг

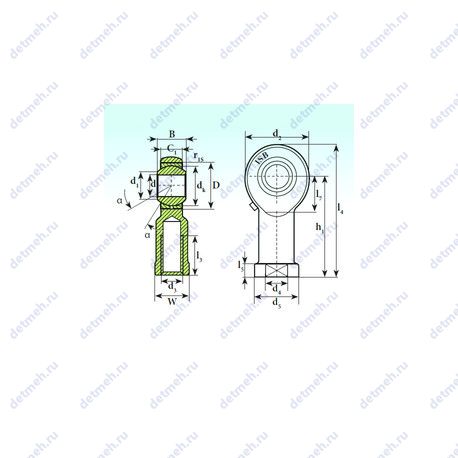

Подшипник TSF 10 чертеж — Чертеж подшипника TSF 10

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Взаимозаменяемость

Таблица размеров и характеристик подшипника TSF 10

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Габаритные и посадочные размеры:

Угол наклона (α): 13°
Радиус наружней фаски: 0.3 мм.
Масса: 0.08 кг
Ширина (высота) (B): 14 мм
Высота. мм: 14
Внешний диаметр: 22. мм
Внутренний диаметр: 10. мм

Прочие характеристики:

Размер (d5): 19 об/мин
Размер (l5): 6.5 мм.
Размер (l4 max.): 56 мм.
Размер (C1): 10.5 мм.
Размер (l7 min.): 15 мм.
Размер (dk): 19.05 мм.
Размер (h1): 43 мм.
Размер (W): m10x1.5, 17
Размер (l3 min.): 21 мм.
Размер (d4): 15 мм.
Размер (d2): 26 мм.
Размер (d1): 12.9 мм.
Уплотнение: нет
Размеры. мм: 10x22x14

Классификация:

Основной тип: шарнирный
Обозначение: tsf 10

Пропускная способность:

Грузоподъемность статическая: 12 кн
Грузоподъемность динамическая: 10 кн

В таблице приведены основные размеры подшипника TSF 10, технические характеристики и номинальные значения.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
GEBJ10C	10	22	14
GE10XDO	10	22	14
GEBJ10S	10	22	14
