Шарнирный подшипник TAPR 570 U

Подшипник TAPR 570 U — это импортный шарнирный подшипник, обозначение основновного исполнения 570, размер 70*0*55 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 70 мм
Наружный диаметр: 0 мм
Ширина: 55 мм
Масса: 9.83 кг

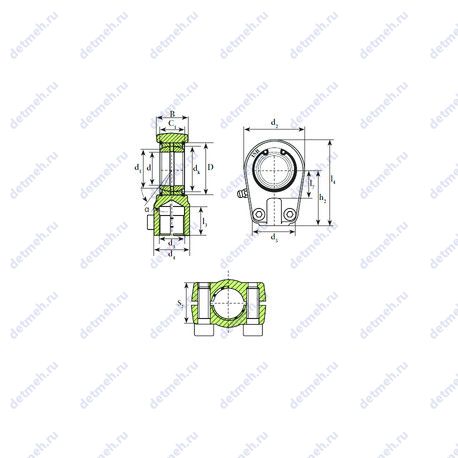

Подшипник TAPR 570 U чертеж — Чертеж подшипника TAPR 570 U

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника TAPR 570 U

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Прочие характеристики:

Размер (d2): 154 мм.
Размер (D): 90 мм.
Размер (S2): 51
Размер (d5): 130 об/мин
Размер (l4 max.): 232 мм.
Размер (C1): 49 мм.
Размер (l7 min.): 75 мм.
Размер (dk): 80 мм.
Размер (h2): 150 мм.
Резьба (G): m65x1.5
Размер (l3 min.): 66 мм.
Размер (d4): 86 мм.
Размер (d1): 77.8 мм.
Уплотнение: нет

Классификация:

Основной тип: шарнирный
Обозначение: tapr 570 u

Габаритные и посадочные размеры:

Угол наклона (α): 6°
Масса: 9.83 кг
Ширина (высота) (B): 55 мм
Внутренний диаметр: 70 мм

Пропускная способность:

Грузоподъемность статическая: 540 кн
Грузоподъемность динамическая: 315 кн

В таблице приведены основные размеры подшипника TAPR 570 U, технические характеристики и номинальные значения.

Таблица модификаций подшипника TAPR 570 U

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
SB570	Шарнирный подшипник.	570	799	115	172
STF570RV8113g	Бессепараторный подшипник.	570	815	594	0

Модификации подшипника TAPR 570 U - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
TAPR 470 N	70	0	55
