Шарнирный наконечник TAPR 580 U
Подшипник TAPR 580 U — это импортный шарнирный подшипник, обозначение основновного исполнения 580, размер 80*0*60 мм.
Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 80 мм
Наружный диаметр: 0 мм
Ширина: 60 мм
Масса: 13.97 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

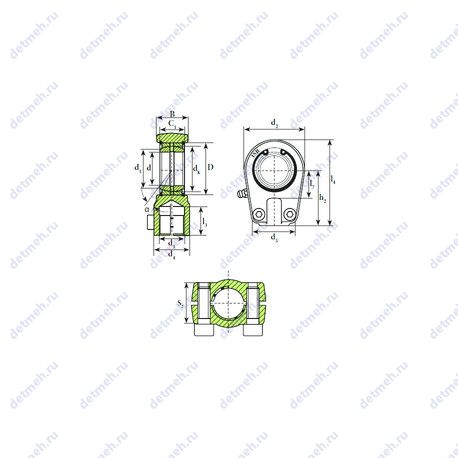

Таблица размеров и характеристик подшипника TAPR 580 U
Производитель ISB
ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Прочие характеристики:
- Размер (d2): 176 мм.
- Размер (D): 105 мм.
- Размер (S2): 55
- Размер (d5): 160 об/мин
- Размер (l4 max.): 265 мм.
- Размер (C1): 55 мм.
- Размер (l7 min.): 80 мм.
- Размер (dk): 92 мм.
- Размер (h2): 170 мм.
- Резьба (G): m80x2
- Размер (l3 min.): 81 мм.
- Размер (d4): 105 мм.
- Размер (d1): 89.4 мм.
- Уплотнение: нет
Классификация:
- Основной тип: шарнирный
- Обозначение: tapr 580 u
Габаритные и посадочные размеры:
- Угол наклона (α): 6°
- Масса: 13.97 кг
- Ширина (высота) (B): 60 мм
- Внутренний диаметр: 80 мм
Пропускная способность:
- Грузоподъемность статическая: 670 кн
- Грузоподъемность динамическая: 400 кн
В таблице приведены основные размеры подшипника TAPR 580 U, технические характеристики и номинальные значения.
Таблица модификаций подшипника TAPR 580 U
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| YRT 580 | Комбинация двух осевых игольчатых роликоподшипников и одного цилиндрического радиального подшипника.. | 580 | 750 | 90 | 89 |
| K580-572 | Осевой цилиндрический ролик и клетка в сборе. | 82.55 | 139.992 | 36.098 | 2.21 |
| 580R/572 | Шарнирный подшипник. | 82.55 | 139.992 | 36.098 | 2.189 |
| 580XRN76 | Канавка под стопорное кольцо на наружном кольце подшипника. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 580 | 760 | 80 | 0 |
| 580R/572X | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 82.55 | 139.7 | 36.098 | 2.175 |
| NRT 580 A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Упорно-радиальный цилиндрический роликоподшипник.. | 580 | 750 | 30 | 89 |
| 4T-580/572 | Цементованная сталь, коэффициент материала a2 = 1,4 и взаимозаменяемость. | 82.55 | 139.992 | 36.098 | 2.2 |
| 4T-580/572X | Цементованная сталь, коэффициент материала a2 = 1,4 и взаимозаменяемость. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 82.55 | 139.7 | 36.098 | 2.18 |
| 4T-580/572D | Цементованная сталь, коэффициент материала a2 = 1,4 и взаимозаменяемость. | 82.55 | 139.992 | 82.55 | 4.56 |
| BC1M 580-319470 | Шарнирный подшипник. | 580 | 750 | 160 | 135 |
Модификации подшипника TAPR 580 U - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| TAPR 480 N | 80 | 0 | 60 |
