Шарнирный подшипник TAPR 590 U

Подшипник TAPR 590 U — это импортный шарнирный подшипник, обозначение основновного исполнения 590, размер 90*0*65 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 90 мм
Наружный диаметр: 0 мм
Ширина: 65 мм
Масса: 23.5 кг

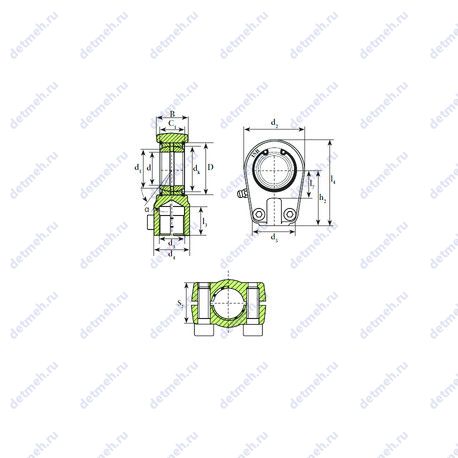

Подшипник TAPR 590 U чертеж — Чертеж подшипника TAPR 590 U

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника TAPR 590 U

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Прочие характеристики:

Размер (d2): 206 мм.
Размер (D): 120 мм.
Размер (S2): 60
Размер (d5): 180 об/мин
Размер (l4 max.): 322 мм.
Размер (C1): 60 мм.
Размер (l7 min.): 90 мм.
Размер (dk): 105 мм.
Размер (h2): 210 мм.
Резьба (G): m100x2
Размер (l3 min.): 101 мм.
Размер (d4): 124 мм.
Размер (d1): 98.1 мм.
Уплотнение: нет

Классификация:

Основной тип: шарнирный
Обозначение: tapr 590 u

Габаритные и посадочные размеры:

Угол наклона (α): 5°
Масса: 23.50 кг
Ширина (высота) (B): 65 мм
Внутренний диаметр: 90 мм

Пропускная способность:

Грузоподъемность статическая: 980 кн
Грузоподъемность динамическая: 490 кн

В таблице приведены основные размеры подшипника TAPR 590 U, технические характеристики и номинальные значения.

Таблица модификаций подшипника TAPR 590 U

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
SB590A	Шарнирный подшипник.	590	820	105	166
590A/592A	Шарнирный подшипник.	76.2	152.4	36.322	3.2
590A/592D	Шарнирный подшипник.	76.2	152.4	0	6.81
590A/592XE	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	76.2	0	36.322	0
590A/JM719113	Штампованный сепаратор из стального листа.	76.2	150	36.322	2.94
590A/592D+X1S-590A	Шарнирный подшипник.	76.2	152.4	63.5	6.81

Модификации подшипника TAPR 590 U - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
TAPR 490 N	90	0	65
