Шарнирный подшипник SSR 15

Подшипник SSR 15 — это импортный шарнирный подшипник, обозначение основновного исполнения 15, размер 15*36*20 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 15 мм
Наружный диаметр: 36 мм
Ширина: 20 мм
Масса: 0.108 кг

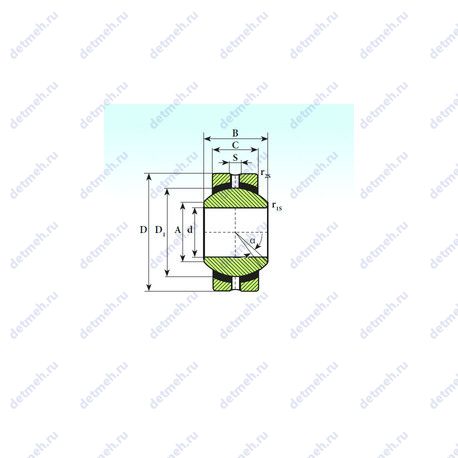

Подшипник SSR 15 чертеж — Чертеж подшипника SSR 15

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики

Таблица размеров и характеристик подшипника SSR 15

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Габаритные и посадочные размеры:

Масса - 0.108 кг;
Угол наклона (α) - 15°;
Ширина наружной обоймы (C) - 14 мм;
Ширина (высота) (B) - 20 мм;
Высота. мм - 20;
Внешний диаметр - 36. мм;
Внутренний диаметр - 15 мм;

Прочие характеристики:

Расстояние от торца тугого кольца до центра радиуса сферы (S) - 2 мм.;
Расстояние от торца до оси смазочных отверстий (A) - 18.12 мм.;
Размер (r2 min.) - 0.6 мм.;
Размер (r1 min.) - 0.3 мм.;
Размер (D1) - 26.99 мм.;
Уплотнение - нет;
Размеры. мм - 15x36x20;

Пропускная способность:

Грузоподъемность статическая - 45 кн;
Грузоподъемность динамическая - 19 кн;

Классификация:

Основной тип - шарнирный;
Обозначение - ssr 15;

В таблице приведены основные размеры подшипника SSR 15, технические характеристики и номинальные значения.
