Шарнирный наконечник SI 35 C 2RS

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

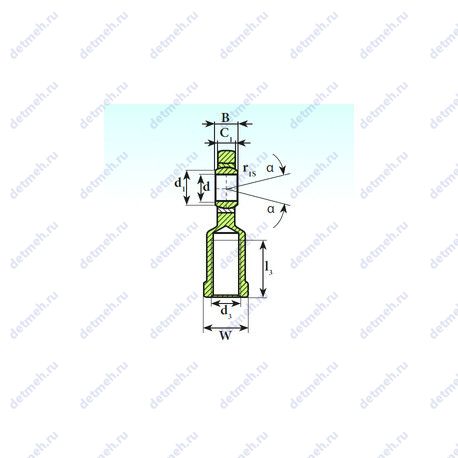

Габаритные и посадочные размеры:

• Угол наклона (α) - 6°;
• Радиус наружней фаски - 0.6 мм.;
• Масса - 1.30 кг;
• Ширина (высота) (B) - 25 мм;
• Высота. мм - 25;
• Внешний диаметр - 55 мм;
• Внутренний диаметр - 35 мм;

Прочие характеристики:

• Размер (d5) - 58 об/мин;
• Размер (l5) - 15 мм.;
• Размер (l4 max.) - 166 мм.;
• Размер (C1) - 21 мм.;
• Размер (l7 min.) - 42 мм.;
• Размер (dk) - 47 мм.;
• Размер (h1) - 125 мм.;
• Размер (W) - 50;
• Резьба (G) - m36x3;
• Размер (l3 min.) - 60 мм.;
• Размер (d4) - 47 мм.;
• Размер (d2) - 82 мм.;
• Размер (d1) - 39.7 мм.;
• Уплотнение - есть;
• Размеры. мм - 35x55x25;

Классификация:

• Основной тип - шарнирный;
• Обозначение - si 35 c 2rs;

Пропускная способность:

• Грузоподъемность статическая - 146 кн;
• Грузоподъемность динамическая - 112 кн;
