Шарнирный подшипник SI 45 C 2RS

Подшипник SI 45 C 2RS — это импортный шарнирный подшипник, обозначение основновного исполнения 45, размер 45*68*32 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 45 мм
Наружный диаметр: 68 мм
Ширина: 32 мм
Масса: 2.5 кг

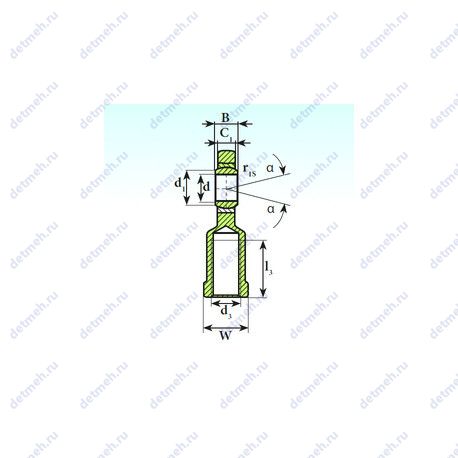

Подшипник SI 45 C 2RS чертеж — Чертеж подшипника SI 45 C 2RS

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс SI — Необслуживаемый наконечник штока с внутренней резьбой, сферический подшипник скольжения с контактной поверхностью сталь/ПТФЭ. Суффикс 2RS — Контактные уплотнения типа RS с обеих сторон подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Взаимозаменяемость

Таблица размеров и характеристик подшипника SI 45 C 2RS

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Габаритные и посадочные размеры:

Угол наклона (α) - 7°;
Радиус наружней фаски - 0.6 мм.;
Масса - 2.50 кг;
Ширина (высота) (B) - 32 мм;
Высота. мм - 32;
Внешний диаметр - 68 мм;
Внутренний диаметр - 45 мм;

Прочие характеристики:

Размер (d5) - 70 об/мин;
Размер (l5) - 20 мм.;
Размер (l4 max.) - 196 мм.;
Размер (C1) - 27 мм.;
Размер (l7 min.) - 52 мм.;
Размер (dk) - 60 мм.;
Размер (h1) - 145 мм.;
Размер (W) - 60;
Резьба (G) - m42x3;
Размер (l3 min.) - 65 мм.;
Размер (d4) - 58 мм.;
Размер (d2) - 102 мм.;
Размер (d1) - 50.7 мм.;
Уплотнение - есть;
Размеры. мм - 45x68x32;

Классификация:

Основной тип - шарнирный;
Обозначение - si 45 c 2rs;

Пропускная способность:

Грузоподъемность статическая - 240 кн;
Грузоподъемность динамическая - 180 кн;

В таблице приведены основные размеры подшипника SI 45 C 2RS, технические характеристики и номинальные значения.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия
GE45N	45	68	32
GE45ET/X	45	68	32
GE45C	45	68	32
SA45ES	45	68	32
GE45DO-2RS	45	68	32
GE45UK-2RS	45	68	32	Проточка на внешнем кольце для смазки
GE45DO	45	68	32
GE45ET-2RS	45	68	32
SA45ES-2RS	45	68	32
SI45ES	45	68	32
T.A.C. 245	45	68	32
SA1-45BSS	45	68	32
SA1-45B	45	68	32
SAR1-45	45	68	32
SAR1-45SS	45	68	32
