Шарнирный подшипник GE 320 CP

Подшипник GE 320 CP — это импортный шарнирный подшипник, обозначение основновного исполнения 320, размер 320*460*230 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 320 мм
Наружный диаметр: 460 мм
Ширина: 230 мм
Масса: 135 кг

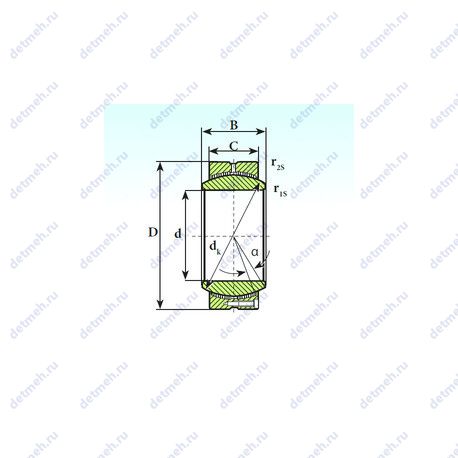

Подшипник GE 320 CP чертеж — Чертеж подшипника GE 320 CP

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс GE — Метрический радиальный сферический подшипник скольжения

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника GE 320 CP

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 218 мм.;
Угол наклона (α) - 2°;
Масса - 135 кг;
Ширина (высота) (B) - 230 мм.;
Высота. мм - 230;
Внешний диаметр - 460 мм;
Внутренний диаметр - 320 мм;

Прочие характеристики:

Размер (r2 min.) - 3 мм.;
Размер (r1 min.) - 1.1 мм.;
Размер (dk) - 414 мм.;
Уплотнение - нет;
Размеры. мм - 320x460x230;

Пропускная способность:

Грузоподъемность статическая - 14500 кн;
Грузоподъемность динамическая - 8120 кн;

Классификация:

Основной тип - шарнирный;
Обозначение - ge 320 cp;

В таблице приведены основные размеры подшипника GE 320 CP, технические характеристики и номинальные значения.

Таблица модификаций подшипника GE 320 CP

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
GX320T	Механически обработанный сепаратор из текстолита.	320	520	105	111
GW 320	С канавкой для смазывания.	320	520	116	111
320RT51	Механически обработанный сепаратор из текстолита.	320	500	71	54.7
GE320AW	Без кольцевой канавки и смазочных отверстий в наружном кольце.	320	520	105	111
GE320DW	Без кольцевой канавки и смазочных отверстий в наружном кольце.	320	440	160	76
320RU92	Шарнирный подшипник.	320	580	190.5	236.4
320RU51	Шарнирный подшипник.	320	500	71	54.7
320RU30	Шарнирный подшипник.	320	480	121	81.3
320RU02	Шарнирный подшипник.	320	580	92	114.9
320RT92	Механически обработанный сепаратор из текстолита.	320	580	190.5	236.4
320RU91	Шарнирный подшипник.	320	500	130.2	100.3
320RT91	Механически обработанный сепаратор из текстолита.	320	500	130.2	100.3
320RJ30	Штампованный сепаратор из стального листа.	320	480	121	81.3
320RN30	Канавка под стопорное кольцо на наружном кольце подшипника.	320	480	121	81.3
320RF51	Механически обработанный сепаратор из стали или специального чугуна.	320	500	71	54.7
320RJ02	Штампованный сепаратор из стального листа.	320	580	92	114.9
320RN02	Канавка под стопорное кольцо на наружном кольце подшипника.	320	580	92	114.9
320RF92	Механически обработанный сепаратор из стали или специального чугуна.	320	580	190.5	236.4
GE320DO	Шарнирный подшипник.	320	440	160	76.4
320RN92	Канавка под стопорное кольцо на наружном кольце подшипника.	320	580	190.5	236.4
320RF02	Механически обработанный сепаратор из стали или специального чугуна.	320	580	92	114.9
320RN91	Канавка под стопорное кольцо на наружном кольце подшипника.	320	500	130.2	100.3
320RT30	Механически обработанный сепаратор из текстолита.	320	480	121	81.3
320RF91	Механически обработанный сепаратор из стали или специального чугуна.	320	500	130.2	100.3
320RJ92	Штампованный сепаратор из стального листа.	320	580	190.5	236.4
320RJ91	Штампованный сепаратор из стального листа.	320	500	130.2	100.3
320RF30	Механически обработанный сепаратор из стали или специального чугуна.	320	480	121	81.3
320RJ51	Штампованный сепаратор из стального листа.	320	500	71	54.7
320RN51	Канавка под стопорное кольцо на наружном кольце подшипника.	320	500	71	54.7
320RT02	Механически обработанный сепаратор из текстолита.	320	580	92	114.9
GEH320HC	Шарнирный подшипник.	320	460	230	148
GEH320XT	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	320	460	230	148
GEH320HT	Механически обработанный сепаратор из текстолита.	320	460	230	148
320TMP11	Механически обработанный сепаратор из текстолита. Механически обработанный сепаратор оконного типа из латуни.	320	400	63	0
GEC320XT	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	320	440	160	78
GEC320XS	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	320	440	160	78
GE320-LO	Метрический радиальный сферический подшипник скольжения. Механически обработанный сепаратор из легкого сплава.	320	520	320	224
GEC320HT	Механически обработанный сепаратор из текстолита.	320	440	160	78
GEC320HC	Шарнирный подшипник.	320	440	160	78
320TMP12	Механически обработанный сепаратор из текстолита. Механически обработанный сепаратор оконного типа из латуни.	320	440	95	0

Модификации подшипника GE 320 CP - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
