Шарнирный подшипник GAC65S

Подшипник GAC65S — это импортный шарнирный подшипник, обозначение основновного исполнения GAC65, размер 65*100*23 мм.

Стандарт: ISO
Бренды: ISB, LS
Внутренний диаметр: 65 мм
Наружный диаметр: 100 мм
Ширина: 23 мм
Масса: 0.76 кг

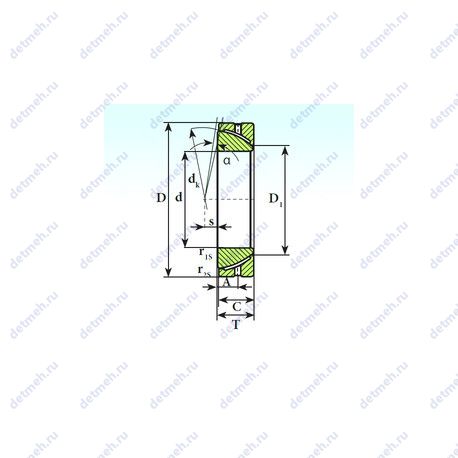

Подшипник GAC65S чертеж — Чертеж подшипника GAC65S

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Аналоги

Таблица размеров и характеристик подшипника GAC65S

Производитель LS

LS — китайский производитель подшипников, специализирующийся на выпуске шарнирных подшипников, включая упорные, радиальные и радиально-упорные. Продукция компании известна высоким качеством, прочностью и длительным сроком службы. Подшипники LS применяются в различных отраслях промышленности, обеспечивая надежную и долговечную работу механизмов.

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 22 мм.;
Внутренний диаметр - 65 мм;
Внешний диаметр - 100 мм;
Высота. мм - 23;
Ширина рабочая (T) - 23 мм.;
Ширина (высота) (B) - 23 мм.;
Угол наклона (α) - 1°;
Масса - 0.759 кг;

Классификация:

Основной тип - шарнирный;
Обозначение - gac65s;

Прочие характеристики:

Размеры. мм - 65x100x23;
Размер (dk) - 93.5 мм.;
Размер (r1 min.) - 1.1 мм.;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 6.5 мм.;
Уплотнение - нет;
Расстояние от торца до оси смазочных отверстий (A) - 11.5 мм.;

Пропускная способность:

Грузоподъемность динамическая - 180 кн;
Грузоподъемность статическая - 905 кн;

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Прочие характеристики:

Расстояние от торца до оси смазочных отверстий (A) - 11.5 мм.;
Размеры. мм - 65x100x23;
Уплотнение - нет;
Размер (D1) - 75.6 мм.;
Размер (s) - 5 мм.;
Размер (dk) - 92 мм.;
Размер (r1 min.) - 1.5 мм.;
Размер (r2 min.) - 0.6 мм.;

Габаритные и посадочные размеры:

Масса - 0.76 кг;
Внутренний диаметр - 65 мм;
Внешний диаметр - 100 мм;
Высота. мм - 23;
Ширина рабочая (T) - 23 мм;
Ширина наружной обоймы (C) - 22 мм;
Угол наклона (α) - 1°;

Классификация:

Обозначение - gac 65 s;
Основной тип - шарнирный;

Пропускная способность:

Грузоподъемность динамическая - 173 кн;
Грузоподъемность статическая - 865 кн;

В таблице приведены основные размеры подшипника GAC65S, технические характеристики и номинальные значения.

Аналоги подшипника GAC65S

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ISB	GAC65S	65	100	23	ISO
LS	GAC65S	65	100	23	ISO

Аналог подшипника GAC65S — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
