Шарнирный подшипник GAC75S
Подшипник GAC75S — это импортный шарнирный подшипник, обозначение основновного исполнения GAC75, размер 75*115*25 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

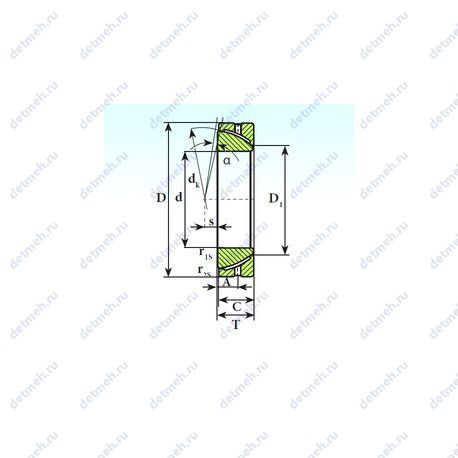

Таблица размеров и характеристик подшипника GAC75S
Производитель LS
LS — китайский производитель подшипников, специализирующийся на выпуске шарнирных подшипников, включая упорные, радиальные и радиально-упорные. Продукция компании известна высоким качеством, прочностью и длительным сроком службы. Подшипники LS применяются в различных отраслях промышленности, обеспечивая надежную и долговечную работу механизмов.
Габаритные и посадочные размеры:
- Ширина наружной обоймы (C) - 24 мм.;
- Внутренний диаметр - 75 мм;
- Внешний диаметр - 115 мм;
- Высота. мм - 25;
- Ширина рабочая (T) - 25 мм.;
- Ширина (высота) (B) - 25 мм.;
- Угол наклона (α) - 1°;
- Масса - 1.12 кг;
Классификация:
- Основной тип - шарнирный;
- Обозначение - gac75s;
Прочие характеристики:
- Размеры. мм - 75x115x25;
- Размер (dk) - 107 мм.;
- Размер (r1 min.) - 1.1 мм.;
- Расстояние от торца тугого кольца до центра радиуса сферы (S) - 7.9 мм.;
- Уплотнение - нет;
- Расстояние от торца до оси смазочных отверстий (A) - 12.5 мм.;
Пропускная способность:
- Грузоподъемность динамическая - 220 кн;
- Грузоподъемность статическая - 1129 кн;
Производитель ISB
ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Прочие характеристики:
- Расстояние от торца до оси смазочных отверстий (A) - 12.5 мм.;
- Размеры. мм - 75x115x25;
- Уплотнение - нет;
- Размер (D1) - 85.9 мм.;
- Размер (s) - 7 мм.;
- Размер (dk) - 105 мм.;
- Размер (r1 min.) - 1.5 мм.;
- Размер (r2 min.) - 0.6 мм.;
Габаритные и посадочные размеры:
- Масса - 1.12 кг;
- Внутренний диаметр - 75 мм;
- Внешний диаметр - 115 мм;
- Высота. мм - 25;
- Ширина рабочая (T) - 25 мм;
- Ширина наружной обоймы (C) - 24 мм;
- Угол наклона (α) - 1°;
Классификация:
- Обозначение - gac 75 s;
- Основной тип - шарнирный;
Пропускная способность:
- Грузоподъемность динамическая - 216 кн;
- Грузоподъемность статическая - 1080 кн;
В таблице приведены основные размеры подшипника GAC75S, технические характеристики и номинальные значения.
Таблица модификаций подшипника GAC75S
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| GAC75T | Механически обработанный сепаратор из текстолита. | 75 | 115 | 25 | 1.12 |
Модификации подшипника GAC75S - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника GAC75S
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ISB | GAC75S | 75 | 115 | 25 | ISO |
| LS | GAC75S | 75 | 115 | 25 | ISO |
Аналог подшипника GAC75S — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
