Шарнирный подшипник GAC 28 CP

Подшипник GAC 28 CP — это импортный шарнирный подшипник, обозначение основновного исполнения 28, размер 28*52*15 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 28 мм
Наружный диаметр: 52 мм
Ширина: 15 мм
Масса: 0.18 кг

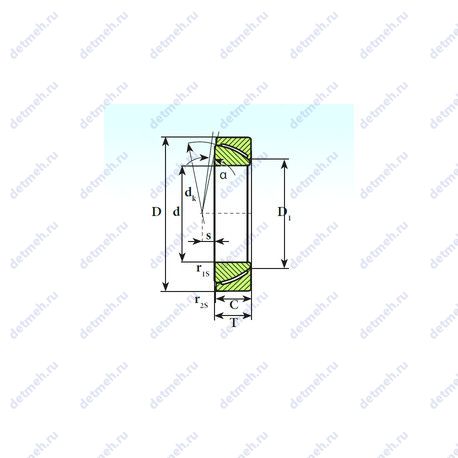

Подшипник GAC 28 CP чертеж — Чертеж подшипника GAC 28 CP

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс GAC — Метрический радиально-упорный сферический подшипник скольжения стальной/PTFE FRP, угловой контакт, сферическая плоскость.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Взаимозаменяемость

Таблица размеров и характеристик подшипника GAC 28 CP

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Габаритные и посадочные размеры:

Масса: 0.18 кг
Угол наклона (α): 2°
Ширина наружной обоймы (C): 15 мм
Ширина рабочая (T): 16 мм
Высота. мм: 16
Внешний диаметр: 52 мм
Внутренний диаметр: 28 мм

Прочие характеристики:

Размер (r2 min.): 0.3 мм.
Размер (r1 min.): 1 мм.
Размер (dk): 47 мм.
Размер (s): 1 мм.
Размер (D1): 35.7 мм.
Уплотнение: нет
Размеры. мм: 28x52x16

Пропускная способность:

Грузоподъемность статическая: 180 кн
Грузоподъемность динамическая: 90 кн

Классификация:

Основной тип: шарнирный
Обозначение: gac 28 cp

В таблице приведены основные размеры подшипника GAC 28 CP, технические характеристики и номинальные значения.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
GAC28T	28	52	15
GE28SX	28	52	15
