Шарнирный подшипник GAC 100 CP
Подшипник GAC 100 CP — это импортный шарнирный подшипник, обозначение основновного исполнения 100, размер 100*150*31 мм.
Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 100 мм
Наружный диаметр: 150 мм
Ширина: 31 мм
Масса: 2.4 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс GAC — Метрический радиально-упорный сферический подшипник скольжения стальной/PTFE FRP, угловой контакт, сферическая плоскость.
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника GAC 100 CP
Производитель ISB
ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

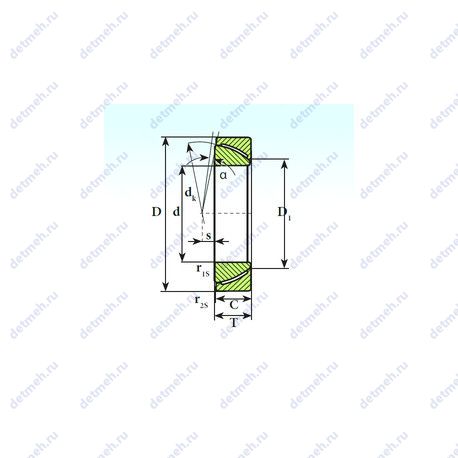

Габаритные и посадочные размеры:
- Масса - 2.4 кг;
- Угол наклона (α) - 0.5°;
- Ширина наружной обоймы (C) - 31 мм;
- Ширина рабочая (T) - 32 мм;
- Высота. мм - 32;
- Внешний диаметр - 150 мм;
- Внутренний диаметр - 100 мм;
Прочие характеристики:
- Размер (r2 min.) - 0.6 мм.;
- Размер (r1 min.) - 2 мм.;
- Размер (dk) - 140 мм.;
- Размер (s) - 12 мм.;
- Размер (D1) - 114.3 мм.;
- Уплотнение - нет;
- Размеры. мм - 100x150x32;
Пропускная способность:
- Грузоподъемность статическая - 1151 кн;
- Грузоподъемность динамическая - 577 кн;
Классификация:
- Основной тип - шарнирный;
- Обозначение - gac 100 cp;
В таблице приведены основные размеры подшипника GAC 100 CP, технические характеристики и номинальные значения.
Таблица модификаций подшипника GAC 100 CP
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| DL100 | Однорядный, однонаправленный с рифленой поверхностью качения, метрическая легкая серия. | 100 | 154 | 41.5 | 2.45 |
| GX100T | Механически обработанный сепаратор из текстолита. | 100 | 210 | 51 | 11 |
| GX100N | Канавка под стопорное кольцо на наружном кольце подшипника. | 100 | 210 | 51 | 11 |
| GX100S | Шарнирный подшипник. | 100 | 210 | 51 | 10.98 |
| B100-3 | Подшипник со специальными размерами. | 100 | 140 | 18 | 0.89 |
| GW 100 | С канавкой для смазывания. | 100 | 210 | 59 | 10.9 |
| 100RF33 | Механически обработанный сепаратор из стали или специального чугуна. | 100 | 215 | 82.6 | 15.5 |
| 100RJ33 | Штампованный сепаратор из стального листа. | 100 | 215 | 82.6 | 15.5 |
| 100RF02 | Механически обработанный сепаратор из стали или специального чугуна. | 100 | 180 | 34 | 3.8 |
| 100RU33 | Шарнирный подшипник. | 100 | 215 | 82.6 | 15.5 |
| 100RT33 | Механически обработанный сепаратор из текстолита. | 100 | 215 | 82.6 | 15.5 |
| 100RT02 | Механически обработанный сепаратор из текстолита. | 100 | 180 | 34 | 3.8 |
| 100RN33 | Канавка под стопорное кольцо на наружном кольце подшипника. | 100 | 215 | 82.6 | 15.5 |
| 100RN02 | Канавка под стопорное кольцо на наружном кольце подшипника. | 100 | 180 | 34 | 3.8 |
| 100RJ02 | Штампованный сепаратор из стального листа. | 100 | 180 | 34 | 3.8 |
| 100RU02 | Шарнирный подшипник. | 100 | 180 | 34 | 3.8 |
| YRT 100 | Комбинация двух осевых игольчатых роликоподшипников и одного цилиндрического радиального подшипника.. | 100 | 185 | 38 | 4.1 |
| GE100SX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 100 | 150 | 32 | 2.3 |
| GAC100T | Механически обработанный сепаратор из текстолита. | 100 | 150 | 32 | 2.34 |
| GAC100N | Канавка под стопорное кольцо на наружном кольце подшипника. | 100 | 150 | 32 | 2.34 |
| GAC100S | Шарнирный подшипник. | 100 | 150 | 32 | 2.34 |
| SB 100A | Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа).. | 100 | 160 | 88 | 7.42 |
| IKOS100 | Шарнирный подшипник. | 100 | 150 | 33.5 | 2 |
| GE100AW | Без кольцевой канавки и смазочных отверстий в наружном кольце. | 100 | 210 | 50 | 10.9 |
| GE100DO | Шарнирный подшипник. | 100 | 150 | 70 | 4.3 |
| NKJS100 | Шарнирный подшипник. | 100 | 135 | 32 | 2.01 |
| SF100ES | Шарнирный подшипник. | 100 | 0 | 70 | 33.1 |
| SIQ100ES | Шарнирный подшипник. | 100 | 0 | 70 | 28.4 |
| GEF100ES | Шарнирный подшипник. | 100 | 160 | 88 | 7.56 |
| GE100XDO | Метрический радиальный сферический подшипник скольжения. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 100 | 160 | 85 | 6.8 |
| GEH100HT | Механически обработанный сепаратор из текстолита. | 100 | 150 | 71 | 5.07 |
| GEH100HC | Шарнирный подшипник. | 100 | 150 | 71 | 5.07 |
| GE100-SW | Метрический радиальный сферический подшипник скольжения. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 100 | 150 | 30 | 2.3 |
| 100TMP93 | Механически обработанный сепаратор из текстолита. Механически обработанный сепаратор оконного типа из латуни. | 100 | 170 | 42 | 0 |
| SA1-100B | Шарнирный подшипник. | 100 | 150 | 70 | 4.43 |
| 100TAF21 | Механически обработанный сепаратор из стали или специального чугуна. Механически обработанный сепаратор из текстолита. | 100 | 215 | 47 | 7.41 |
| GE100-LO | Метрический радиальный сферический подшипник скольжения. Механически обработанный сепаратор из легкого сплава. | 100 | 150 | 100 | 4.7 |
| SIA100ES | Обслуживаемый наконечник штока, сферический подшипник скольжения с контактной поверхностью сталь/сталь.. | 100 | 0 | 70 | 34 |
| ZKLDF100 | Шарнирный подшипник. | 100 | 185 | 38 | 4.5 |
| GE100-AX | Метрический радиальный сферический подшипник скольжения. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 100 | 210 | 50 | 10.9 |
Модификации подшипника GAC 100 CP - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
