Шарнирный наконечник GIR 20 DO

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Прочие характеристики:

• Размер (d1) - 24.1 мм.;
• Размер (l5) - 10 мм.;
• Размер (d5) - 35 об/мин;
• Размер (l4 max.) - 103.5 мм.;
• Размер (l3 min.) - 40 мм.;
• Размер (h1) - 77 мм.;
• Размер (d4) - 27.5 мм.;
• Размер (l7 min.) - 27 мм.;
• Размер (dk) - 29 мм.;
• Размер (W) - 32;
• Резьба (G) - m20x1.5;
• Размер (d2) - 53 мм.;
• Размер (r1 min.) - 0.3 мм;
• Размер (C1) - 13 мм.;
• Уплотнение - нет;
• Размеры. мм - 20x35x16;

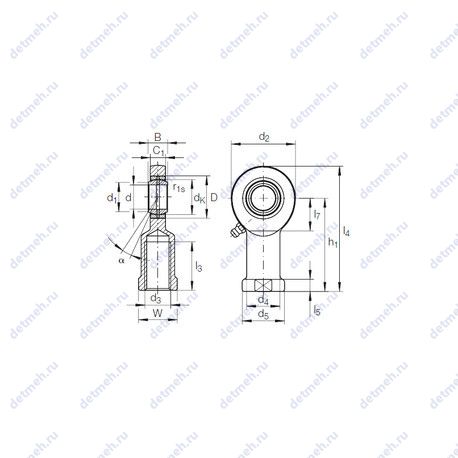

Габаритные и посадочные размеры:

• Угол наклона (α) - 9°;
• Ширина (высота) (B) - 16 мм;
• Масса - 0.35 кг;
• Высота. мм - 16;
• Внешний диаметр - 35 мм;
• Внутренний диаметр - 20 мм;

Классификация:

• Основной тип - шарнирный;
• Обозначение - gir 20 do;

Пропускная способность:

• Грузоподъемность статическая - 75.6 кн;
• Грузоподъемность динамическая - 30 кн;
