Шарнирный наконечник GIR 12 DO

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

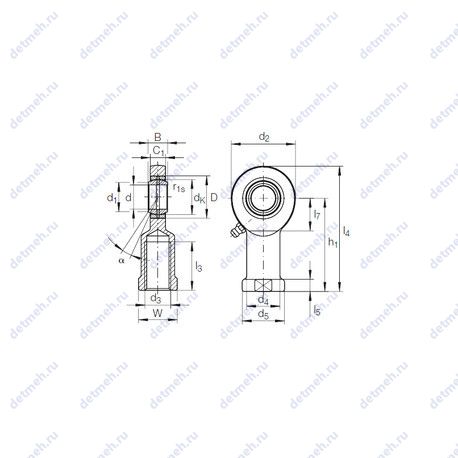

Прочие характеристики:

• Размер (d1) - 14.9 мм.;
• Размер (l5) - 6.5 мм.;
• Размер (d5) - 22 об/мин;
• Размер (l4 max.) - 67 мм.;
• Размер (l3 min.) - 23 мм.;
• Размер (h1) - 50 мм.;
• Размер (d4) - 17.5 мм.;
• Размер (l7 min.) - 18 мм.;
• Размер (dk) - 18 мм.;
• Размер (W) - 19;
• Резьба (G) - m12;
• Размер (d2) - 34 мм.;
• Размер (r1 min.) - 0.3 мм;
• Размер (C1) - 8 мм.;
• Уплотнение - нет;
• Размеры. мм - 12x22x10;

Габаритные и посадочные размеры:

• Угол наклона (α) - 11°;
• Ширина (высота) (B) - 10 мм;
• Масса - 0.098 кг;
• Высота. мм - 10;
• Внешний диаметр - 22 мм;
• Внутренний диаметр - 12 мм;

Классификация:

• Основной тип - шарнирный;
• Обозначение - gir 12 do;

Пропускная способность:

• Грузоподъемность статическая - 30.4 кн;
• Грузоподъемность динамическая - 10.8 кн;
